ஒரு சிறிய மருத்துவ பகுப்பாய்வியை வடிவமைக்கும் பொறியாளர், 35 டிகிரி செல்சியஸ் சுற்றுப்புற சூழலில் மாதிரி அறையை 15 டிகிரி செல்சியஸில் வைத்திருக்க வேண்டும். அடைப்பு சிறியது, மின் பட்ஜெட் குறைவாக உள்ளது, மேலும் குளிரூட்டும் முறைக்கு கிடைக்கும் இடம் குறைவாக உள்ளது. இந்த பயன்பாட்டிற்கு தெர்மோஎலக்ட்ரிக் குளிரூட்டி அல்லது TEC தான் சரியான தொழில்நுட்பம் என்பதை பொறியாளர் அறிந்திருக்கிறார். ஆனால் எந்த TEC? பதில் பெரும்பாலும் சாதாரணமாக மதிப்பிடப்படும் எண்ணைப் பொறுத்தது: தேவையான குளிரூட்டும் சுமை. குளிரூட்டும் சுமை குறைத்து மதிப்பிடப்பட்டால், TEC செட்பாயிண்டை வைத்திருக்காது. இது மிகைப்படுத்தப்பட்டால், TEC பெரிதாகவும், திறனற்றதாகவும், விலை உயர்ந்ததாகவும் இருக்கும். தேவையற்ற செலவு அல்லது சிக்கலானது இல்லாமல் பயன்பாட்டின் தேவைகளைப் பூர்த்தி செய்யும் தெர்மோஎலக்ட்ரிக் குளிரூட்டியைத் தேர்ந்தெடுப்பதில் குளிரூட்டும் சுமையை சரியாகக் கணக்கிடுவது முதல் படியாகும்.
இந்த வழிகாட்டி கொள்முதல் பொறியாளர்கள், வடிவமைப்பு பொறியாளர்கள் மற்றும் குறிப்பிட வேண்டிய வாங்குபவர்களுக்காக எழுதப்பட்டுள்ளதுதெர்மோஎலக்ட்ரிக் குளிரூட்டிகள்குளிரூட்டும் பயன்பாடுகளுக்கு. குளிரூட்டும் சுமையின் கூறுகள், ஒவ்வொரு கூறுகளையும் கணக்கிடுவதற்கான முறைகள், உறையில் உள்ள வெப்ப எதிர்ப்பின் பங்கு, TEC இன் செயல்திறன் குணகம் (COP) மற்றும் ஒரு சப்ளையர் மதிப்பீட்டிற்கான அளவுகோல்களை நாங்கள் விளக்குவோம். Fuzhou X-Meritan Technology Co., Ltd இல் உள்ள எங்கள் தொழிற்சாலையிலிருந்து விரிவான தயாரிப்பு அளவுருக்களையும் நாங்கள் வழங்குவோம். நீங்கள் மருத்துவ சாதனம், லேசர் டையோடு, பேட்டரி பேக் அல்லது சிறிய உறை போன்றவற்றை குளிர்விப்பதாக இருந்தாலும் சரி, குளிரூட்டும் சுமையைத் துல்லியமாகக் கணக்கிட்டு, உங்கள் பயன்பாட்டிற்கான சரியான தெர்மோஎலக்ட்ரிக் குளிரூட்டியைத் தேர்ந்தெடுக்க இந்த வழிகாட்டி உதவும்.
குளிரூட்டும் சுமை என்பது உறையிலிருந்து அகற்றப்பட வேண்டிய வெப்பத்தின் மொத்த அளவு அல்லது விரும்பிய வெப்பநிலையை பராமரிக்க குளிர்விக்கப்படும் பொருளாகும். இது செயலில் உள்ள வெப்ப சுமை, செயலற்ற வெப்ப சுமை மற்றும் சூரிய கதிர்வீச்சு அல்லது ஒடுக்கம் போன்ற கூடுதல் வெப்ப மூலங்களின் கூட்டுத்தொகையாகும். குளிரூட்டும் சுமை வாட்களில் வெளிப்படுத்தப்படுகிறது. ஒரு தெர்மோஎலக்ட்ரிக் குளிரூட்டிக்கு, குளிரூட்டும் சுமை என்பது குறிப்பிட்ட இயக்க நிலைமைகளில் தேவையான வெப்ப உந்தித் திறன் (Qc) ஆகும். TEC தேர்ந்தெடுக்கப்பட வேண்டும், அதனால் அதன் உண்மையான சுற்றுப்புற வெப்பநிலை மற்றும் செட்பாயின்டில் உள்ள அதன் Qc, பொருத்தமான பாதுகாப்பு விளிம்புடன் குளிரூட்டும் சுமையை விட அதிகமாக இருக்கும். TEC இன் Qc குளிரூட்டும் சுமையை விட குறைவாக இருந்தால், அடைப்பு செட் பாயிண்ட்டை அடையாது. TEC இன் Qc குளிரூட்டும் சுமையை விட அதிகமாக இருந்தால், TEC பெரிதாக்கப்பட்டு குறைந்த செயல்திறனில் செயல்படும்.
குளிரூட்டும் சுமை கணக்கீடு TEC தேர்வின் அடித்தளமாகும், ஏனெனில் இது தேவையான Qc ஐ தீர்மானிக்கிறது, இது TEC இன் அளவு, மின் நுகர்வு மற்றும் செலவு ஆகியவற்றை தீர்மானிக்கிறது. ஒரு சிறிய மருத்துவ சாதனம் 10 W குளிரூட்டும் சுமை கொண்டதாக இருக்கலாம், இதற்கு ஒரு சிறிய TEC தேவைப்படுகிறது. ஒரு பேட்டரி வெப்ப மேலாண்மை அமைப்பு 200 W குளிரூட்டும் சுமையைக் கொண்டிருக்கலாம், இதற்கு பெரிய TEC அல்லது TECகளின் வரிசை தேவைப்படுகிறது. கீழே உள்ள அட்டவணை குளிரூட்டும் சுமையின் மூன்று முக்கிய கூறுகளையும் அவற்றின் பொதுவான ஆதாரங்களையும் சுருக்கமாகக் கூறுகிறது.
| கூறு | ஆதாரம் | வழக்கமான அளவு |
| செயலில் வெப்ப சுமை | எலக்ட்ரானிக் கூறுகள், சென்சார்கள், மோட்டார்கள், லேசர்கள் | 1 W முதல் 200 W வரை |
| செயலற்ற வெப்ப சுமை | உறை சுவர்கள், வெப்பச்சலனம், கதிர்வீச்சு மூலம் கடத்தல் | 5 W முதல் 50 W வரை |
| கூடுதல் வெப்ப ஆதாரங்கள் | சூரிய கதிர்வீச்சு, ஒடுக்கம், வெளிப்புற வெப்ப ஆதாரங்கள் | மாறி |
| மொத்த குளிரூட்டும் சுமை | அனைத்து கூறுகளின் கூட்டுத்தொகை | TEC Qc தேவையை தீர்மானிக்கிறது |
மணிக்குFuzhou X-Meritan Technology Co., Ltd., எங்கள் தொழிற்சாலையானது பரந்த அளவிலான குளிரூட்டும் பயன்பாடுகளுக்கு தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளை வடிவமைத்து உற்பத்தி செய்கிறது. TEC ஐத் தேர்ந்தெடுப்பதற்கு முன், குளிரூட்டும் சுமை கணக்கீடு துல்லியமாக உள்ளதா என்பதைச் சரிபார்க்க எங்கள் வாடிக்கையாளர்களுடன் நாங்கள் பணியாற்றுகிறோம். எங்கள் பொறியியல் குழு கணக்கீட்டிற்கு உதவலாம் மற்றும் ஒவ்வொரு பயன்பாட்டிற்கும் பொருத்தமான பாதுகாப்பு விளிம்பு குறித்த வழிகாட்டுதலை வழங்க முடியும்.
செயலில் உள்ள வெப்ப சுமை என்பது மின்சாரத்தால் இயக்கப்படும் உறைக்குள் உள்ள கூறுகளால் உருவாக்கப்படும் வெப்பமாகும். இந்தக் கூறுகளில் எலக்ட்ரானிக் சர்க்யூட்கள், சென்சார்கள், மோட்டார்கள், லேசர்கள், எல்இடி விளக்குகள் மற்றும் மின் ஆற்றலை வெப்பமாக மாற்றும் பிற சாதனங்கள் இருக்கலாம். செயலில் உள்ள வெப்ப சுமை உறைக்குள் செயல்படும் அனைத்து கூறுகளின் மின் நுகர்வு சுருக்கமாக கணக்கிடப்படுகிறது. 100% செயல்திறன் இல்லாத ஒரு கூறுக்கு, உருவாக்கப்படும் வெப்பமானது, பயனுள்ள வேலை வெளியீட்டைக் கழித்த மின் உள்ளீட்டிற்கு சமமாக இருக்கும். பெரும்பாலான மின்னணு அமைப்புகளில், கிட்டத்தட்ட அனைத்து மின் சக்தியும் வெப்பமாக மாற்றப்படுகிறது, எனவே செயலில் உள்ள வெப்ப சுமை மொத்த மின் நுகர்வுக்கு சமமாக இருக்கும். கீழே உள்ள அட்டவணை செயலில் உள்ள வெப்ப சுமையை கணக்கிடுவதற்கான பணித்தாள் வழங்குகிறது.
| கூறு | மின் நுகர்வு (W) | வெப்பச் சிதறல் (W) | குறிப்புகள் |
| கட்டுப்பாட்டு வாரியம் | 5 டபிள்யூ | 5 டபிள்யூ | அனைத்து சக்தியும் வெப்பமாக சிதறியது |
| சென்சார் தொகுதி | 2 டபிள்யூ | 2 டபிள்யூ | தொடர்ச்சியான செயல்பாடு |
| லேசர் டையோடு | 3 டபிள்யூ | 2.5 W | 0.5 W ஒளியாக உமிழப்படும் |
| காட்சி | 1 டபிள்யூ | 0.8 W | 0.2 W ஒளியாக உமிழப்படும் |
| மொத்த செயலில் வெப்ப சுமை | 11 டபிள்யூ | 10.3 டபிள்யூ | TEC தேர்வுக்கு பயன்படுத்தப்பட்டது |
எங்கள் தொழிற்சாலையில், வெவ்வேறு சுறுசுறுப்பான வெப்ப சுமைகளுக்கு ஏற்றவாறு பலவிதமான குளிரூட்டும் திறன் கொண்ட தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளை நாங்கள் வழங்குகிறோம். எங்கள் பொறியியல் குழு கூறுகளின் பட்டியலை மதிப்பாய்வு செய்து, செயலில் உள்ள வெப்ப சுமை கணக்கீட்டைச் சரிபார்க்கலாம். இடைப்பட்ட செயல்பாடு சராசரி வெப்பச் சுமையைக் குறைக்கலாம் என்பதால், எங்கள் வாடிக்கையாளர்கள் கூறுகளின் கடமைச் சுழற்சியைக் கருத்தில் கொள்ளுமாறு பரிந்துரைக்கிறோம்.
செயலற்ற வெப்ப சுமை என்பது வெளிப்புற சூழலில் இருந்து சுவர்கள், மூடி மற்றும் ஏதேனும் திறப்புகள் வழியாக அடைப்புக்குள் நுழையும் வெப்பமாகும். இது சுற்றுப்புற சூழலுக்கும் உறை உட்புறத்திற்கும் இடையிலான வெப்பநிலை வேறுபாட்டால் இயக்கப்படுகிறது. செயலற்ற வெப்பச் சுமை Q = U × A × ΔT சூத்திரத்தைப் பயன்படுத்தி கணக்கிடப்படுகிறது, இதில் U என்பது உறையின் ஒட்டுமொத்த வெப்பப் பரிமாற்ற குணகம், A என்பது உறையின் மேற்பரப்பு மற்றும் ΔT என்பது சுற்றுப்புறத்திற்கும் உட்புறத்திற்கும் இடையிலான வெப்பநிலை வேறுபாடு ஆகும். ஒட்டுமொத்த வெப்ப பரிமாற்ற குணகம் சுவர் பொருள், காப்பு மற்றும் சுவரின் இருபுறமும் உள்ள வெப்பச்சலன நிலைமைகளைப் பொறுத்தது. நன்கு காப்பிடப்பட்ட உறைக்கு, U 0.5 W/m²K வரை குறைவாக இருக்கலாம். ஒரு காப்பிடப்படாத உறைக்கு, U 5 W/m²K வரை இருக்கலாம். கீழே உள்ள அட்டவணை செயலற்ற வெப்ப சுமையை கணக்கிடுவதற்கான பணித்தாள் வழங்குகிறது.
| அளவுரு | சின்னம் | மதிப்பு | அலகு |
| ஒட்டுமொத்த வெப்ப பரிமாற்ற குணகம் | U | 2.0 | W/m²K |
| மேற்பரப்பு பகுதி | A | 0.5 | மீ² |
| வெப்பநிலை வேறுபாடு | ΔT | 20 (35°C சுற்றுப்புறம், 15°C உட்புறம்) | K |
| செயலற்ற வெப்ப சுமை | Q | 20 | W |
X-Meritan இல், எங்கள் வாடிக்கையாளர்களுக்கு எங்கள் உறை பொருட்கள் மற்றும் காப்பு விருப்பங்களுக்கான வெப்ப எதிர்ப்பு மதிப்புகளை வழங்குவதன் மூலம் செயலற்ற வெப்ப சுமையை கணக்கிட உதவுகிறோம். செயலற்ற வெப்ப சுமையை குறைக்க பிரதிபலிப்பு பூச்சுகள் மற்றும் வெப்ப இடைவெளிகளைப் பயன்படுத்துவதையும் நாங்கள் அறிவுறுத்துகிறோம். தேர்ந்தெடுக்கப்பட்ட தெர்மோஎலக்ட்ரிக் குளிரூட்டியானது சிறியதாகவோ அல்லது பெரிதாக்கப்படாமலோ இருக்க, மொத்த குளிரூட்டும் சுமை துல்லியமாக கணக்கிடப்படுவதை உறுதி செய்வதே எங்கள் குறிக்கோள்.
TEC மற்றும் குளிர்விக்கப்படும் பொருளுக்கு இடையே உள்ள இடைமுகங்களின் வெப்ப எதிர்ப்பைக் கணக்கிடும் வரை குளிரூட்டும் சுமை கணக்கீடு முழுமையடையாது. TEC நேரடியாக பொருளை குளிர்விக்காது; இது குளிர் பக்க வெப்ப மடுவை குளிர்விக்கிறது, பின்னர் கடத்தல், வெப்பச்சலனம் அல்லது கதிர்வீச்சு மூலம் பொருளை குளிர்விக்கிறது. ஒவ்வொரு இடைமுகமும் ஒரு வெப்ப எதிர்ப்பை அறிமுகப்படுத்துகிறது, இது பயனுள்ள குளிரூட்டும் திறனைக் குறைக்கிறது. மிகவும் பொதுவான இடைமுக இழப்புகள் TEC மற்றும் ஹீட் சிங்கிற்கு இடையே உள்ள வெப்ப இடைமுகப் பொருளின் (TIM) வெப்ப எதிர்ப்பு, வெப்ப மடுவின் வெப்ப எதிர்ப்பு மற்றும் குளிர் பக்க வெப்ப மடுவிலிருந்து பொருளுக்கு வெப்பப் பாதையின் வெப்ப எதிர்ப்பு ஆகியவை ஆகும். கீழே உள்ள அட்டவணை பொதுவான இடைமுகப் பொருட்களுக்கான வழக்கமான வெப்ப எதிர்ப்பு மதிப்புகளை சுருக்கமாகக் கூறுகிறது.
| இடைமுகம் | வழக்கமான வெப்ப எதிர்ப்பு | குறிப்புகள் |
| தெர்மல் கிரீஸ் (TEC to Heat Sink) | 0.1 - 0.5 °C/W | தடிமன் மற்றும் தொடர்பு அழுத்தத்தைப் பொறுத்தது |
| தெர்மல் பேட் (TEC to Heat Sink) | 0.5 - 2.0 °C/W | விண்ணப்பிக்க எளிதானது ஆனால் அதிக எதிர்ப்பு |
| வெப்ப மூழ்கி (இயற்கை வெப்பச்சலனம்) | 1.0 - 5.0 °C/W | அளவு மற்றும் துடுப்பு வடிவமைப்பைப் பொறுத்தது |
| வெப்ப மூழ்கி (கட்டாய காற்று) | 0.2 - 1.0 °C/W | விசிறி தேவை, ஆனால் குறைந்த எதிர்ப்பு |
| பொருளுக்கு வெப்ப பாதை | 0.5 - 3.0 °C/W | பொருள் மற்றும் வடிவவியலைப் பொறுத்தது |
எங்கள் தொழிற்சாலையில், வெப்பத் தொடர்புக்கு உகந்ததாக இருக்கும் மேற்பரப்பு முடிவுகளுடன் தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளை நாங்கள் வழங்குகிறோம். எங்கள் வாடிக்கையாளர்களுக்கு இடைமுக இழப்புகளைக் குறைக்க உதவ, வெப்ப இடைமுகப் பொருட்கள் மற்றும் ஹீட் சிங்க் வடிவமைப்பு ஆதரவையும் நாங்கள் வழங்குகிறோம். எங்கள் குறிக்கோள், TEC இன் குளிரூட்டும் திறன் குளிர்விக்கப்படும் பொருளுக்கு திறமையாக மாற்றப்படுவதை உறுதி செய்வதாகும், இதனால் கணினி அதன் வெப்ப செயல்திறன் தேவைகளை பூர்த்தி செய்கிறது.
செயல்திறன் குணகம் (COP) என்பது குளிரூட்டும் திறனின் (Qc) மின் சக்தி உள்ளீட்டிற்கு (Pin) உள்ள விகிதமாகும். அதிக COP என்பது TEC மிகவும் திறமையானது, அதே குளிரூட்டும் திறனுக்கு குறைவான மின்சாரத்தை பயன்படுத்துகிறது. ஒரு தெர்மோஎலக்ட்ரிக் குளிரூட்டியின் COP வெப்பம் மற்றும் குளிர்ந்த பக்கங்களுக்கு இடையேயான வெப்பநிலை வேறுபாடு, TEC பொருள் மற்றும் இயங்கு மின்னோட்டத்தைப் பொறுத்தது. வெப்பநிலை வேறுபாடு அதிகரிக்கும் போது, COP குறைகிறது. இதன் பொருள், அதிக வெப்பநிலை வேறுபாட்டிற்கு தேர்ந்தெடுக்கப்பட்ட TECக்கு அதிக சக்தி தேவைப்படும் மற்றும் அதிக வெப்பத்தை உருவாக்கும், இது ஹாட் சைட் ஹீட் சிங்க் மூலம் சிதறடிக்கப்பட வேண்டும். வெவ்வேறு வெப்பநிலை வேறுபாடுகளில் தெர்மோஎலக்ட்ரிக் குளிரூட்டிக்கான வழக்கமான COP மதிப்புகளை கீழே உள்ள அட்டவணை காட்டுகிறது.
| வெப்பநிலை வேறுபாடு (ΔT) | வழக்கமான சிஓபி | TEC தேர்வுக்கான தாக்கம் |
| 10 கே | 1.5 - 2.0 | அதிக செயல்திறன், குறைந்த மின் நுகர்வு |
| 20 கே | 0.8 - 1.2 | மிதமான செயல்திறன் |
| 30 கே | 0.5 - 0.8 | குறைந்த செயல்திறன், அதிக மின் நுகர்வு |
| 40 கே | 0.3 - 0.5 | குறைந்த செயல்திறன், குறிப்பிடத்தக்க வெப்ப நிராகரிப்பு |
| 50 கே | 0.2 - 0.3 | மிகக் குறைந்த செயல்திறன், பல-நிலை TEC தேவைப்படலாம் |
X-Meritan இல், எங்கள் தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளுக்கு COP வளைவுகளை வழங்குகிறோம், இதனால் எங்கள் வாடிக்கையாளர்கள் தங்கள் வெப்பநிலை வேறுபாட்டிற்கு உகந்த செயல்திறனில் செயல்படும் TEC ஐத் தேர்ந்தெடுக்கலாம். அதிக வெப்பநிலை வேறுபாடு தேவைப்படும் பயன்பாடுகளுக்கு பல-நிலை TEC களைப் பயன்படுத்தவும் நாங்கள் ஆலோசனை கூறுகிறோம். எங்கள் வாடிக்கையாளர்களுக்கு தேவையான குளிரூட்டும் செயல்திறனை மிகக் குறைந்த ஆற்றல் நுகர்வுடன் அடைய உதவுவதே எங்கள் குறிக்கோள்.
தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளின் சப்ளையரை மதிப்பிடுவதற்கு, உற்பத்தி திறன், செயல்திறன் தரவு, தரக் கட்டுப்பாடு மற்றும் தொழில்நுட்ப ஆதரவு ஆகியவற்றில் கவனம் தேவை. சரியான பரிமாணங்கள், ஜோடிகளின் சரியான எண்ணிக்கை மற்றும் சரியான வெப்ப செயல்திறன் உள்ளிட்ட தேவையான விவரக்குறிப்புகளுக்கு TEC களை உற்பத்தி செய்யும் திறன் சப்ளையர் பெற்றிருக்க வேண்டும். Qc, COP, அதிகபட்ச மின்னோட்டம் மற்றும் வெவ்வேறு வெப்பநிலை வேறுபாடுகளில் அதிகபட்ச மின்னழுத்தம் உள்ளிட்ட முழுமையான செயல்திறன் தரவை அவை வழங்க வேண்டும். அவர்கள் அலகுக்கு அலகுக்கு நிலையான செயல்திறனை உறுதி செய்யும் தரக் கட்டுப்பாட்டு அமைப்பைக் கொண்டிருக்க வேண்டும். மேலும் அவர்கள் குளிரூட்டும் சுமை கணக்கீடு மற்றும் TEC தேர்வில் வாடிக்கையாளர்களுக்கு உதவ தொழில்நுட்ப ஆதரவை வழங்க வேண்டும். கீழே உள்ள அட்டவணை இந்த மதிப்பீட்டு அளவுகோல்களை சுருக்கமாகக் கூறுகிறது.
| மதிப்பீட்டு அளவுகோல் | எதைப் பார்க்க வேண்டும் | ஏன் இது முக்கியம் |
| உற்பத்தி திறன் | துல்லியமான சட்டசபை, சோதனை உபகரணங்கள் | தயாரிப்பு தரம் மற்றும் நிலைத்தன்மையை உறுதி செய்கிறது |
| செயல்திறன் தரவு | வெவ்வேறு ΔT இல் Qc, COP, Imax, Vmax | துல்லியமான தேர்வை செயல்படுத்துகிறது |
| தரக் கட்டுப்பாடு | ISO 9001, 100% சோதனை | நிலையான செயல்திறனை உறுதி செய்கிறது |
| தொழில்நுட்ப ஆதரவு | குளிரூட்டும் சுமை கணக்கீடு, TEC தேர்வு | சரியான பொருளைத் தேர்ந்தெடுக்க உதவுகிறது |
| நம்பகத்தன்மை | MTBF தரவு, வாழ்நாள் சோதனை | நீண்ட கால செயல்திறனை உறுதி செய்கிறது |
எங்கள் தொழிற்சாலையில், நாங்கள் ஒரு தசாப்தத்திற்கும் மேலாக தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளை உற்பத்தி செய்து வருகிறோம். ஒவ்வொரு TECயும் அதன் விவரக்குறிப்புகளைப் பூர்த்திசெய்கிறதா என்பதை உறுதிப்படுத்த துல்லியமான அசெம்பிளி மற்றும் சோதனைக் கருவிகளைப் பயன்படுத்துகிறோம். Qc, COP மற்றும் அதிகபட்ச மதிப்பீடுகள் உட்பட முழுமையான செயல்திறன் தரவை நாங்கள் வழங்குகிறோம். நாங்கள் ISO 9001 சான்றிதழ் பெற்றுள்ளோம், மேலும் ஒவ்வொரு யூனிட்டிலும் 100% சோதனை செய்கிறோம். குளிரூட்டும் சுமை கணக்கீடு மற்றும் TEC தேர்வுக்கு உதவ எங்கள் தொழில்நுட்பக் குழு உள்ளது. இந்த அளவுகோல்களுக்கு எதிராக எங்களை மதிப்பிடவும், தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளுக்கான உங்கள் கூட்டாளராக எங்களைக் கருதவும் உங்களை அழைக்கிறோம்.

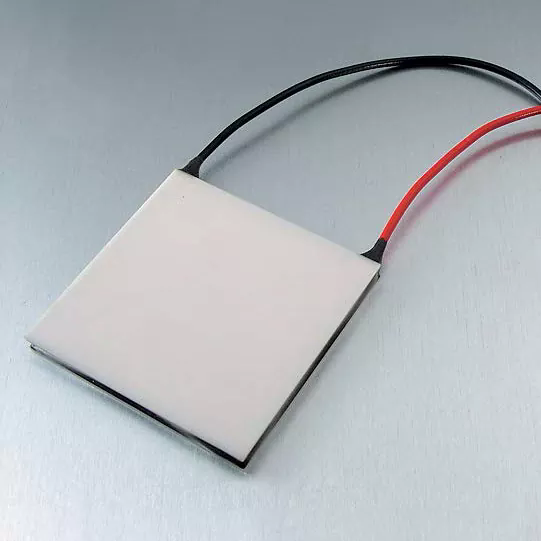

எங்கள் தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளுக்கான முக்கிய தயாரிப்பு அளவுருக்களை பின்வரும் அட்டவணை வழங்குகிறது. இந்த TECகள் மருத்துவ சாதனங்கள், லேசர் டையோட்கள், பேட்டரி பேக்குகள் மற்றும் கச்சிதமான உறைகள் உட்பட பலவிதமான குளிரூட்டும் பயன்பாடுகளுக்கு ஏற்றது. எங்கள் தொழிற்சாலை குறிப்பிட்ட தேவைகளை பூர்த்தி செய்ய தனிப்பயன் TEC களையும் உருவாக்க முடியும்.
| அளவுரு | விவரக்குறிப்பு வரம்பு | குறிப்புகள் |
| குளிரூட்டும் திறன் (Qc) | 5 W - 200 W | குறிப்பிட்ட ΔT மற்றும் மின்னோட்டத்தில் |
| அதிகபட்ச மின்னோட்டம் (Imax) | 2 ஏ - 15 ஏ | மாதிரியைப் பொறுத்தது |
| அதிகபட்ச மின்னழுத்தம் (Vmax) | 5 V - 24 V | மாதிரியைப் பொறுத்தது |
| அதிகபட்ச வெப்பநிலை வேறுபாடு (ΔTmax) | 65 கே - 75 கே | Imax இல், வெற்றிடத்தில் |
| COP வரம்பு | 0.2 - 2.0 | ΔT ஐப் பொறுத்தது |
| பரிமாணங்கள் | 15 x 15 மிமீ முதல் 62 x 62 மிமீ வரை | தனிப்பயன் அளவுகள் கிடைக்கும் |
| ஜோடிகளின் எண்ணிக்கை | 31 - 241 | குளிரூட்டும் திறனை தீர்மானிக்கிறது |
| இயக்க வெப்பநிலை | -40°C முதல் +80°C வரை | சாலிடர் மற்றும் சீல் ஆகியவற்றைப் பொறுத்தது |
| MOQ | 10 துண்டுகள் | பெரிய ஆர்டர்களுக்கு பேச்சுவார்த்தைக்குட்பட்டது |
| முன்னணி நேரம் | 2-4 வாரங்கள் | அளவு மற்றும் தனிப்பயனாக்கம் சார்ந்தது |
எங்கள் தொழிற்சாலையில், இந்த விவரக்குறிப்புகள் மற்றும் பலவற்றைச் சந்திக்க எங்கள் தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளை நாங்கள் தயாரிக்கிறோம். உங்கள் குறிப்பிட்ட தேவைகளுக்கு ஏற்ப குளிரூட்டும் திறன், பரிமாணங்கள் மற்றும் இயக்க வெப்பநிலை ஆகியவற்றை நாங்கள் தனிப்பயனாக்கலாம். எங்களின் தரக் கட்டுப்பாட்டு அமைப்பில் மூலப்பொருட்களின் ஆய்வு, செயல்முறை ஆய்வு மற்றும் ஏற்றுமதிக்கு முன் 100% இறுதி சோதனை ஆகியவை அடங்கும். எங்கள் வாடிக்கையாளர்களுக்கு அவர்களின் வெப்ப செயல்திறன் தேவைகளை பூர்த்தி செய்யும் உயர்தர தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளை வழங்குவதே எங்கள் குறிக்கோள்.
கேள்வி 1: செயலில் மற்றும் செயலற்ற வெப்ப சுமைக்கு என்ன வித்தியாசம்?
பதில்: ஆக்டிவ் ஹீட் லோட் என்பது கன்ட்ரோலர்கள், சென்சார்கள் மற்றும் லேசர்கள் போன்ற உறைக்குள் இருக்கும் மின் கூறுகளால் உருவாக்கப்படும் வெப்பமாகும். செயலற்ற வெப்ப சுமை என்பது வெளிப்புற சூழலில் இருந்து சுவர்கள், மூடி மற்றும் திறப்புகள் வழியாக உறைக்குள் நுழையும் வெப்பமாகும். குளிரூட்டும் சுமை கணக்கீட்டில் இரண்டும் சேர்க்கப்பட வேண்டும். பெரும்பாலான கச்சிதமான மின்னணு உறைகளுக்கு, செயலில் உள்ள வெப்ப சுமை ஆதிக்கம் செலுத்தும் கூறு ஆகும். மோசமான காப்பு கொண்ட பெரிய உறைகளுக்கு, செயலற்ற வெப்ப சுமை குறிப்பிடத்தக்கதாக இருக்கலாம்.
கேள்வி 2: குளிரூட்டும் சுமை கணக்கீட்டில் நான் எவ்வளவு பாதுகாப்பு விளிம்பைச் சேர்க்க வேண்டும்?
பதில்: 20% முதல் 30% வரை பாதுகாப்பு விளிம்பு பொதுவாக பரிந்துரைக்கப்படுகிறது. இந்த விளிம்பு, கூறு மின் நுகர்வு, இடைமுகங்களின் வெப்ப எதிர்ப்பு மற்றும் TEC இன் வயதானவற்றில் உள்ள நிச்சயமற்ற தன்மைகளுக்கு காரணமாகிறது. மருத்துவச் சாதனங்கள் அல்லது லேசர் அமைப்புகள் போன்ற முக்கியமான பயன்பாடுகளுக்கு, 50% அதிக விளிம்பு பொருத்தமாக இருக்கும். Fuzhou X-Meritan Technology Co., Ltd. இல், உங்கள் குறிப்பிட்ட பயன்பாட்டிற்கான பொருத்தமான பாதுகாப்பு வரம்பை தீர்மானிக்க நாங்கள் உங்களுக்கு உதவ முடியும்.
கேள்வி 3: வெப்பநிலை வேறுபாடு அதிகரிக்கும்போது COP ஏன் குறைகிறது?
பதில்: வெப்பநிலை வேறுபாடு அதிகரிக்கும்போது COP குறைகிறது, ஏனெனில் TEC ஆனது ஒரு பெரிய வெப்பநிலை சாய்வுக்கு எதிராக வெப்பத்தை செலுத்த கடினமாக உழைக்க வேண்டும். மின் சக்தி உள்ளீடு அதிகரிக்கிறது, மற்றும் குளிரூட்டும் திறன் குறைகிறது, எனவே சக்திக்கு குளிர்விக்கும் விகிதம் குறைகிறது. இதனால்தான் TEC ஆனது அதிகபட்ச ΔT மதிப்பீட்டிற்கு அல்ல, உண்மையான இயக்க வெப்பநிலை வேறுபாட்டிற்கு தேர்ந்தெடுக்கப்பட வேண்டும். வெவ்வேறு வெப்பநிலை வேறுபாடுகளில் செயல்திறனைக் காட்டும் COP வளைவுகளை எங்கள் தொழிற்சாலை வழங்குகிறது.
கேள்வி 4: ஒரு பெரிய வெப்பநிலை வேறுபாட்டிற்கு ஒற்றை-நிலை TEC ஐப் பயன்படுத்தலாமா?
பதில்: ஒற்றை-நிலை TEC அதிகபட்ச வெப்பநிலை வேறுபாட்டை சுமார் 65-75 K அடைய முடியும். பெரிய வெப்பநிலை வேறுபாடுகளுக்கு, பல-நிலை TEC தேவைப்படுகிறது. ஒரு பெரிய மொத்த வெப்பநிலை வேறுபாட்டை அடைய பல-நிலை TECகள் இரண்டு அல்லது அதற்கு மேற்பட்ட நிலைகளை அடுக்கி வைக்கின்றன, ஆனால் அவை ஒற்றை-நிலை TECகளை விட குறைவான செயல்திறன் மற்றும் அதிக விலை கொண்டவை. உங்கள் பயன்பாட்டிற்கு 70 K க்கும் அதிகமான வெப்பநிலை வேறுபாடு தேவைப்பட்டால், சிறந்த தீர்வைத் தீர்மானிக்க எங்கள் பொறியியல் குழுவுடன் கலந்தாலோசிக்கவும்.
கேள்வி 5: எனது வெப்ப மடுவின் வெப்ப எதிர்ப்பை எவ்வாறு கணக்கிடுவது?
பதில்: வெப்ப மடுவின் வெப்ப எதிர்ப்பு அதன் வடிவியல், பொருள் மற்றும் காற்றோட்ட நிலைமைகளைப் பொறுத்தது. இது பொதுவாக வெப்ப மடு உற்பத்தியாளரால் °C/W இல் குறிப்பிடப்படுகிறது. இயற்கையான வெப்பச்சலனத்திற்கு, கட்டாய காற்றை விட வெப்ப எதிர்ப்பு அதிகமாக உள்ளது. தோராயமான மதிப்பீட்டின்படி, 0.1 m² பரப்பளவைக் கொண்ட ஒரு இயற்கை வெப்பச் சலனம் சுமார் 3-5 °C/W வெப்ப எதிர்ப்பைக் கொண்டிருக்கலாம். துல்லியமான முடிவுகளுக்கு, உற்பத்தியாளரின் தரவைப் பயன்படுத்தவும் அல்லது வெப்ப சோதனை செய்யவும். எங்கள் தொழிற்சாலையில், TEC இன் வெப்பத் தேவைகளுக்குப் பொருந்தக்கூடிய வெப்ப மடுவைத் தேர்ந்தெடுக்க நாங்கள் உங்களுக்கு உதவுவோம்.
தேவையான குளிரூட்டும் சுமையை கணக்கிடுவது தெர்மோஎலக்ட்ரிக் குளிரூட்டியைத் தேர்ந்தெடுப்பதில் முதல் மற்றும் மிக முக்கியமான படியாகும். குளிரூட்டும் சுமை என்பது செயலில் உள்ள வெப்ப சுமை, செயலற்ற வெப்ப சுமை மற்றும் கூடுதல் வெப்ப மூலங்களின் கூட்டுத்தொகை ஆகும். இடைமுகங்களின் வெப்ப எதிர்ப்பு மற்றும் செயல்திறன் குணகத்தின் விளைவு உட்பட இது கவனமாக கணக்கிடப்பட வேண்டும். இந்தக் கட்டுரையில் விவரிக்கப்பட்டுள்ள கணக்கீட்டு முறைகளைப் பின்பற்றுவதன் மூலம், தேவையற்ற செலவு அல்லது சிக்கலானது இல்லாமல் பயன்பாட்டின் வெப்பத் தேவைகளைப் பூர்த்தி செய்யும் TEC ஐ பொறியாளர்கள் தேர்ந்தெடுக்கலாம். Fuzhou X-Meritan Technology Co., Ltd. இல், உங்கள் தெர்மோஎலக்ட்ரிக் கூலிங் தேவைகளை ஆதரிக்கும் நிபுணத்துவம் மற்றும் தயாரிப்புகளை எங்கள் தொழிற்சாலை கொண்டுள்ளது. சிறந்த வெப்ப தீர்வை அடைய உங்களுக்கு உதவ முழுமையான செயல்திறன் தரவு, தொழில்நுட்ப ஆதரவு மற்றும் தனிப்பயன் வடிவமைப்புகளை நாங்கள் வழங்குகிறோம்.
