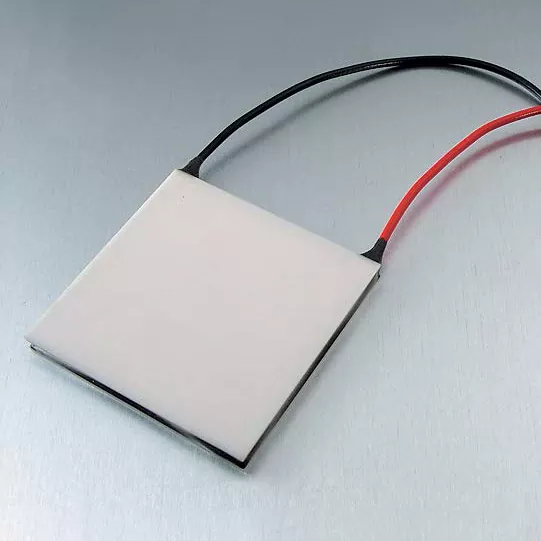

எக்ஸ்-மெரிடன்கம்ப்ரசர்கள், குளிரூட்டிகள் அல்லது நகரும் பாகங்கள் இல்லாமல் மிதமான வெப்ப பம்ப் தேவைப்படும் பயன்பாடுகளுக்கு பொது தெர்மோஎலக்ட்ரிக் கூலர்களை வழங்குகிறது. இந்த வகை உள்ளடக்கியதுநிலையான தெர்மோஎலக்ட்ரிக் தொகுதிகள்கையடக்க குளிரூட்டும் பெட்டிகள், சிறிய மின்னணு உறைகள், ஆய்வக உபகரணங்கள் மற்றும் அதிகபட்ச செயல்திறனை விட எளிமை மற்றும் கச்சிதமான அளவு முக்கியத்துவம் வாய்ந்த அதே பணிகளில் பயன்படுத்தப்படுகிறது.
ஏறக்குறைய 60 Wக்கு மேல் உள்ள வெப்பச் சுமைகளுக்கு, அல்லது சுமையின் கீழ் அதிக வெப்பநிலை வேறுபாடு தேவைப்படும் பயன்பாடுகளுக்கு, எங்களின் உயர்-திறன் கொண்ட தெர்மோஎலக்ட்ரிக் குளிரூட்டித் தொடர் சிறந்த பொருத்தமாக இருக்கும். இந்தப் பக்கம் பொது நோக்க வரம்பில் கவனம் செலுத்துகிறது.
ஒரு பொது TE குளிரூட்டி என்பது ஒரு திட-நிலை வெப்ப பம்ப் ஆகும். தொகுதி வழியாக நேரடி மின்னோட்டம் செல்லும் போது, ஒரு பீங்கான் முகம் வெப்பத்தை உறிஞ்சுகிறது, மற்றொன்று அதை வெளியிடுகிறது. வெப்பத்தை வெளியிடும் பக்கமானது வெப்ப மடுவுடன் இணைக்கப்பட வேண்டும். சரியான வெப்ப நீக்கம் இல்லாமல், தொகுதி வெப்பநிலை உயர்கிறது மற்றும் குளிர்ச்சி செயல்திறன் விரைவாக குறைகிறது.
ஒரு முழுமையான குளிரூட்டும் முறைக்கு ஒரு DC சக்தி மூலமும் பொதுவாக ஒரு விசிறியும் தேவை. இந்த கூறுகள் ஒரு ஒற்றை அலகு இணைக்கப்படும் போது, அது ஒரு தெர்மோஎலக்ட்ரிக் குளிர்ச்சியான சட்டசபை ஆகும். மாட்யூலைத் தனியாகவோ அல்லது ஹீட் சிங்க் மற்றும் ஃபேன் உள்ளிட்ட முன் கூட்டிணைக்கப்பட்ட யூனிட்டாகவோ நாம் வழங்கலாம்.
|
அளவுரு |
வரம்பு அல்லது விருப்பங்கள் |
குறிப்புகள் |
|
அதிகபட்ச வெப்ப உந்தி (Qmax) |
5 W முதல் 60 W வரை |
27 டிகிரி செல்சியஸ் வெப்பமான பக்கத்தில் அளவிடப்படுகிறது, பூஜ்ஜிய வெப்பநிலை வேறுபாடு |
|
அதிகபட்ச வெப்பநிலை வேறுபாடு (ΔTmax) |
65 K முதல் 72 K வரை |
வெப்ப சுமை பயன்படுத்தப்படவில்லை |
|
மதிப்பிடப்பட்ட மின்னழுத்தம் |
3 V முதல் 24 V DC வரை |
பொதுவான மதிப்புகள்: 5 V, 12 V, 24 V |
|
மதிப்பிடப்பட்ட மின்னோட்டம் |
1 ஏ முதல் 6 ஏ வரை |
குறைக்கடத்தி துகள்களின் எண்ணிக்கை மற்றும் அளவைப் பொறுத்தது |
|
சூடான பக்க வெப்பநிலை வரம்பு |
100°C வரை |
கோரிக்கையின் பேரில் அதிக மதிப்பீடுகள் கிடைக்கும் |
|
பீங்கான் அடி மூலக்கூறு |
அலுமினா (Al₂O₃) |
இந்தத் தொடருக்கான தரநிலை |
|
மேற்பரப்பு தட்டையானது |
≤ 0.03 மிமீ |
பெரும்பாலான மவுண்டிங் முறைகளுக்கு போதுமானது |
|
சாலிடர் வகை |
BiSn |
ஈயம் இல்லாதது; அதிக வெப்பநிலை பயன்பாட்டிற்கான PbSn விருப்பம் |
|
சுற்றளவு முத்திரை |
எபோக்சி |
ஈரப்பதத்தை எதிர்க்கும், ஹெர்மீடிக் அல்ல |
|
கால்தடம் |
15×15 மிமீ முதல் 40×40 மிமீ வரை |
தடிமன் 3.3 மிமீ முதல் 4.0 மிமீ வரை |
|
முன்னணி கம்பி நீளம் |
80 மிமீ முதல் 200 மிமீ வரை |
PVC அல்லது டெல்ஃபான் காப்பு |
அனைத்து மதிப்புகளும் ஒரு தொகுதி அடிப்படையில் சரிபார்க்கப்படுகின்றன. ஒவ்வொரு ஆர்டருடனும் சோதனைச் சுருக்கம் அனுப்பப்படும்.
Qmax என்பது பயன்படுத்தக்கூடிய குளிரூட்டும் சக்தியைப் போன்றது அல்ல. இரண்டு பக்கங்களுக்கும் இடையில் வெப்பநிலை வேறுபாடு இல்லாதபோது Qmax அளவிடப்படுகிறது. உண்மையான செயல்பாட்டில் எப்போதும் வித்தியாசம் இருக்கும். எடுத்துக்காட்டாக, 30 W Qmax என மதிப்பிடப்பட்ட ஒரு தொகுதி, குளிர் பக்கம் 25 K வெப்பப் பக்கத்திற்குக் கீழே இருக்கும்போது 14 W மட்டுமே வழங்க முடியும். உங்கள் செயல்பாட்டு புள்ளிக்கு செயல்திறன் வளைவைப் பயன்படுத்தவும், Qmax எண்ணை மட்டும் அல்ல.
பயன்பாட்டிற்கு நிலையான குளிர் பக்க வெப்பநிலை தேவைப்படும்போது, பொதுவான TE குளிரூட்டியை வெப்பநிலை கட்டுப்படுத்தியுடன் இணைக்கவும். கன்ட்ரோலர் என்டிசி தெர்மிஸ்டர் போன்ற சென்சார்களைப் படித்து, மின்னோட்டம் அல்லது மின்னழுத்தத்தை தொகுதிக்கு சரிசெய்கிறது. இந்த பின்னூட்ட வளையமானது சுற்றுப்புற வெப்பநிலை மற்றும் வெப்ப சுமைகளில் ஏற்படும் மாற்றங்களை ஈடுசெய்கிறது.
கையடக்க குளிரூட்டிக்கு எளிமையான ஆன்-ஆஃப் தெர்மோஸ்டாட் போதுமானது. ஆய்வக நிலைகள், மாதிரி வைத்திருப்பவர்கள் அல்லது குறுகிய பேண்டிற்குள் வெப்பநிலையை வைத்திருக்க வேண்டிய எந்தவொரு செயல்முறைக்கும் PID வெப்பநிலை கட்டுப்படுத்தி பரிந்துரைக்கப்படுகிறது. உங்கள் மாட்யூல் மற்றும் ஹீட் சிங்க் கலவைக்கு இணக்கமான கன்ட்ரோலர் மற்றும் சென்சார் ஆகியவற்றை நாங்கள் பரிந்துரைக்கலாம்.
ஒவ்வொரு தொகுதியின் உள்ளேயும், பிஸ்மத் டெல்லூரைடு அடிப்படையிலான தெர்மோஎலக்ட்ரிக் பொருட்கள் பல சிறிய குறைக்கடத்தி ஜோடிகளை உருவாக்குகின்றன. இந்த ஜோடிகள் தொடர்ச்சியாக மின்சாரம் மூலம் இணைக்கப்பட்டு இரண்டு பீங்கான் தட்டுகளுக்கு இடையில் இணைக்கப்பட்டுள்ளன. தட்டுகள் மின்சார தனிமை மற்றும் ஒரு தட்டையான பெருகிவரும் மேற்பரப்பை வழங்குகின்றன.
பொதுவான நோக்கத்திற்கான குளிரூட்டும் வேலைகளுக்கு, நிலையான பொருள் கலவை நன்றாக வேலை செய்கிறது. உங்கள் திட்டப்பணிக்கு உகந்த இயக்க வெப்பநிலை வரம்பில் மாற்றம் தேவைப்பட்டால், தெர்மோஎலக்ட்ரிக் பொருள் உருவாக்கத்தை நாங்கள் சரிசெய்யலாம். தினசரி குளிரூட்டலுக்கு இது அசாதாரணமானது ஆனால் தனிப்பயன் ஆர்டர்களுக்கு கிடைக்கிறது.
உட்புற வரிசை மெல்லிய எபோக்சி முத்திரையால் பாதுகாக்கப்படுகிறது. முத்திரை தூசி மற்றும் லேசான ஈரப்பதத்தைத் தடுக்கிறது, ஆனால் தொடர்ச்சியான ஒடுக்கம் அல்லது நேரடி நீர் வெளிப்பாட்டிற்காக வடிவமைக்கப்படவில்லை. ஈரப்பதமான அல்லது வெளிப்புற சூழலில், சீல் செய்யப்பட்ட உறையைப் பயன்படுத்தவும் அல்லது கூடுதல் உறைவைக் கோரவும்.
எக்ஸ்-மெரிடன் 10 ஆண்டுகளுக்கும் மேலாக தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளை தயாரித்துள்ளது. பீங்கான் மேற்பரப்புகள் மற்றும் சாலிடர் மூட்டுகளில் தூசியைக் குறைக்க உற்பத்தி பகுதி சுத்தமான சூழலாக பராமரிக்கப்படுகிறது. தானியங்கு உபகரணங்கள் பெல்லட் பிளேஸ்மெண்ட் மற்றும் ரிஃப்ளோ சாலிடரிங் ஆகியவற்றைக் கையாளுகின்றன.
ஒவ்வொரு தொகுதியும் ஒரு பிரத்யேக குறைக்கடத்தி குளிரூட்டி சோதனை தளத்தில் சோதிக்கப்படுகிறது. சோதனை செயல்முறை அடங்கும்:
|
சோதனை பொருள் |
முறை |
|
Qmax |
வெப்ப சோதனை நிலையம், 27°C வெப்பப் பக்கம், வெற்றிடம் |
|
ΔTmax |
சுமை இல்லாத சோதனை |
|
மின் எதிர்ப்பு |
நான்கு கம்பி DC அளவீடு |
|
காட்சி ஆய்வு |
விரிசல்கள், வெற்றிடங்கள் மற்றும் தவறான சீரமைப்புக்கான பெரிதாக்கப்பட்ட சோதனை |
|
காப்பு எதிர்ப்பு |
டெர்மினல்கள் மற்றும் பீங்கான் இடையே 500 VDC |
உற்பத்திப் பதிவுகள் கண்டுபிடிப்பதற்காக வைக்கப்பட்டுள்ளன. ஒவ்வொரு ஏற்றுமதிக்கும் ஒரு தொகுதி அறிக்கையை நாங்கள் வழங்க முடியும். தொகுதி ஆர்டர்களுக்கு முன் மதிப்பீட்டு மாதிரிகள் கிடைக்கும்.
பொதுவான TE குளிரூட்டியைத் தேர்ந்தெடுப்பதற்கு முன், பின்வரும் புள்ளிகளை உறுதிப்படுத்தவும்:
1. வெப்ப சுமை – அகற்றப்பட வேண்டிய வெப்பத்தை மதிப்பிடவும். எதிர்பார்க்கப்படும் மதிப்பை விட 50% முதல் 100% வரை மார்ஜினைச் சேர்க்கவும்.
2. குளிர் பக்க வெப்பநிலை – சுற்றுப்புறத்துடன் ஒப்பிடும்போது இலக்கு வெப்பநிலை குறைவாக இருப்பதால், தொகுதி குறைந்த வெப்பத்தை பம்ப் செய்ய முடியும்.
3. DC மின்னழுத்தம் – மொபைல் பயன்பாட்டிற்கு 12 V, தொழில்துறை பெட்டிகளுக்கு 24 V, சிறிய USB சாதனங்களுக்கு 5 V.
4. அசெம்பிளி ஸ்பேஸ் - மொத்த உயரத்தில் தொகுதியின் தடிமன், ஹீட் சிங்க், ஃபேன் மற்றும் தெர்மல் இன்டர்ஃபேஸ் மெட்டீரியலைச் சேர்க்கவும்.
5. சுற்றுச்சூழல் – ஈரப்பதம், தூசி மற்றும் அதிர்வு சீல் மற்றும் வாழ்நாளைப் பாதிக்கிறது.
ஏதேனும் புள்ளி தெளிவாக இல்லை என்றால், திட்ட விவரங்களை எங்களுக்கு அனுப்பவும். நாங்கள் ஒரு தொகுதியை பரிந்துரைப்போம் மற்றும் செயல்திறன் வளைவை வழங்குவோம்.
போர்ட்டபிள் குளிரூட்டிகள் மற்றும் ஒயின் பெட்டிகள் சிறிய தனிமைப்படுத்தப்பட்ட பெட்டிகள் மற்றும் கார் குளிர்சாதன பெட்டிகளுக்கான அமைதியான, சிறிய தொகுதிகள்.
மின்னணு மற்றும் கட்டுப்பாட்டு அலமாரிகள் காற்றோட்டத்தைச் சேர்ப்பது நடைமுறையில் இல்லாத இடங்களில் பவர் சப்ளைகள், பேட்டரி பெட்டிகள் மற்றும் சீல் செய்யப்பட்ட கன்ட்ரோலர்களுக்கான ஸ்பாட் கூலிங்.
சிறிய உபகரணங்கள் வாட்டர் டிஸ்பென்சர்கள், பானம் குளிர்விப்பான்கள் மற்றும் தனிப்பட்ட குளிரூட்டும் சாதனங்கள் பெரும்பாலும் ஹீட்ஸின்க் மற்றும் விசிறியுடன் ஒரு தொகுதியைப் பயன்படுத்துகின்றன.
ஆய்வக நிலைகள் மற்றும் மாதிரி வைத்திருப்பவர்கள் வெப்பநிலைக் கட்டுப்படுத்தி மற்றும் NTC தெர்மிஸ்டருடன் இணைந்து, மாட்யூல் ஒரு நிலையான வெப்பநிலையில் மாதிரித் தொகுதியை வைத்திருக்கும்.
எப்போதும் இல்லை. பல போர்ட்டபிள் குளிரூட்டிகள் DC மூலத்திலிருந்து தொகுதியை தொடர்ந்து இயக்குகின்றன. உள்ளே வெப்பம் கசிந்து வெளியேறும் வெப்பத்திற்கு சமமாக இருக்கும் வரை வெப்பநிலை குறைகிறது. அடிப்படை தெர்மோஸ்டாட் பேட்டரி ஆற்றலைச் சேமிக்கிறது மற்றும் அதிக குளிரூட்டலைத் தடுக்கிறது.
சூடான மற்றும் குளிர்ந்த பக்கங்கள் மாறுகின்றன. மின்னோட்டம் மற்றும் மின்னழுத்தம் மதிப்பீடுகளுக்குள் இருக்கும் வரை தொகுதி சேதமடையாது. இந்த அம்சம் வெப்பமாக்கல் மற்றும் குளிரூட்டல் ஆகிய இரண்டும் தேவைப்படும் அமைப்புகளுக்கு பயனுள்ளதாக இருக்கும்.
ஹீட் சிங்க் பம்ப் செய்யப்பட்ட வெப்பத்தையும் மின் உள்ளீட்டு சக்தியையும் சிதறடிக்க வேண்டும். தொகுதியின் அதிகபட்ச மின் சக்தியை விட 1.5 முதல் 2 மடங்கு வெப்ப மடுவை அளவிடுவது நடைமுறை விதி. ஒரு 12 V, 4 A தொகுதிக்கு (48 W மின்னியல்), மொத்த வெப்ப நீக்கத்தின் 70 முதல் 100 W வரை திட்டமிடுங்கள்.
பல-நிலை தொகுதிகள் உள்ளன ஆனால் அவை பொதுவான வரம்பின் பகுதியாக இல்லை. ஸ்டாக்கிங் பயன்படுத்தக்கூடிய வெப்ப சுமையை குறைக்கிறது மற்றும் சிக்கலை சேர்க்கிறது. பெரும்பாலான அன்றாட குளிரூட்டும் பணிகளுக்கு, ஒரு நல்ல ஹீட் சிங்க் கொண்ட ஒரு தொகுதி சிறப்பாக செயல்படுகிறது. சிறப்பு திட்டங்களுக்கான பல-நிலை விருப்பங்களை நாங்கள் விவாதிக்கலாம்.
நிலையான உற்பத்தியானது ஈயம் இல்லாத சாலிடர் மற்றும் RoHS தேவைகளைப் பூர்த்தி செய்யும் பொருட்களைப் பயன்படுத்துகிறது. ஆர்டருடன் ஆவணங்களை வழங்கலாம்.
ஆம். மாட்யூல், ஹீட் சிங்க், ஃபேன் மற்றும் வயரிங் மூலம் தெர்மோஎலக்ட்ரிக் கூலர் அசெம்பிளியை நாம் உருவாக்கலாம். வெப்ப இடைமுகப் பொருளைக் கையாள விரும்பாத மற்றும் தங்களை ஏற்றிக்கொள்ள விரும்பும் வாடிக்கையாளர்களுக்கு இது பெரும்பாலும் எளிதானது.
