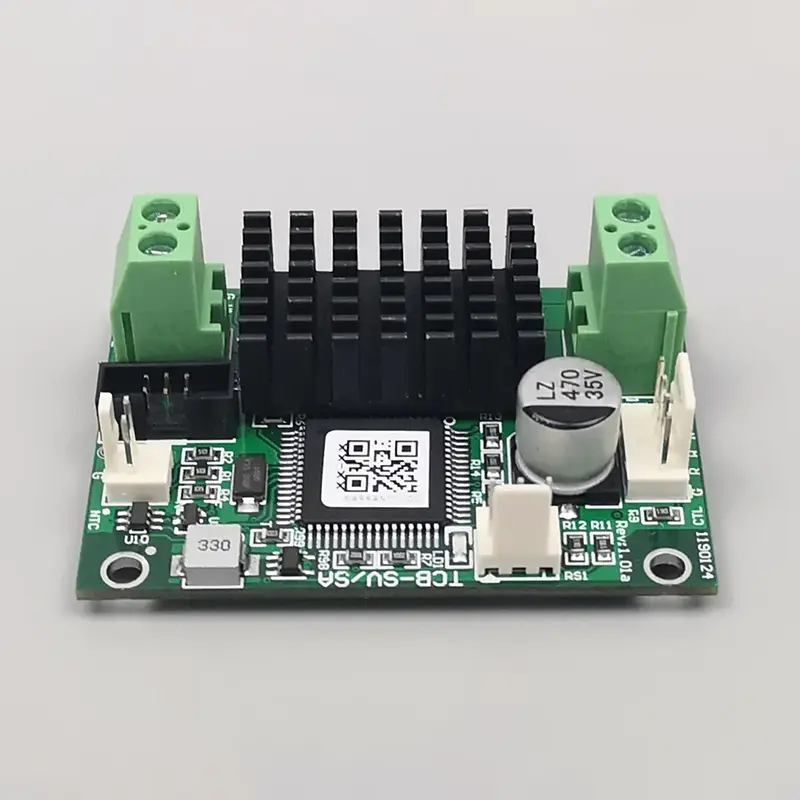

X-meritan தொழிற்சாலையில் இருந்து மைக்ரோ TECகளுக்கான TCB-SV வெப்பநிலைக் கட்டுப்பாட்டாளர் சுயாதீனமான கட்டுப்பாட்டு சிப் மற்றும் டைனமிக் PID சரிசெய்தல் அல்காரிதம் ஆகியவற்றை ஏற்றுக்கொள்கிறது, இது வெப்பநிலை அமைப்பு மற்றும் நிலையான-நிலைக் கட்டுப்பாடு ஆகிய இரண்டிற்கும் ±0.01°C துல்லியத்தை ஆதரிக்கிறது. பாரம்பரிய PWM மாறுதல் கட்டுப்பாட்டிலிருந்து வேறுபட்டது, இது இயக்க இரைச்சல் மற்றும் வெப்பநிலை ஏற்ற இறக்கங்களை அகற்ற முழு தொடர்ச்சியான மின்னோட்ட வெளியீட்டைப் பயன்படுத்துகிறது, உயர் துல்லியமான தொடர்ச்சியான வேலை சூழ்நிலைகளுக்கு நிலையான மூடிய-லூப் வெப்பநிலை கட்டுப்பாட்டை வழங்குகிறது. போர்டு இருதரப்பு வெப்பமாக்கல்/குளிரூட்டும் கட்டுப்பாடு, இரட்டை தொடர்பு இடைமுகங்கள் மற்றும் பாதுகாப்பு சமிக்ஞை வெளியீடு ஆகியவற்றை ஒருங்கிணைக்கிறது, 90% க்கும் அதிகமான வேலை திறன் மற்றும் சிறிய பரிமாணங்களுடன், மைக்ரோ TEC வெப்பக் கட்டுப்பாட்டு அமைப்புகளின் உட்பொதிக்கப்பட்ட ஒருங்கிணைப்புக்கு ஏற்றது.
|
மாதிரி |
TCB-SV |
|
பலகை விநியோக மின்னழுத்தம் (DC) |
7 - 24 வி |
|
போர்டு சப்ளை கரண்ட் |
TEC சார்ந்தது |
|
வெளியீடு திறன் |
> 90% |
|
TEC மின்னழுத்தம் |
4.5 V (இயல்புநிலை) |
|
TEC மின்னோட்டம் |
2.5 ஏ (அதிகபட்சம்) |
|
வெப்பநிலை சென்சார் |
10K NTC (இயல்புநிலை B மதிப்பு: 3950) |
|
வெப்பநிலை கட்டுப்பாட்டு துல்லியம் |
±0.01°C |
|
வெப்பநிலை துல்லியத்தை அமைக்கவும் |
±0.01°C |
|
வெப்பநிலை கட்டுப்பாட்டு வரம்பு |
-30°C முதல் 147°C வரை |
|
கட்டுப்பாட்டு வெப்பநிலை வரம்பு¹ |
-20°C முதல் 100°C வரை |
|
இயல்புநிலை தொழிற்சாலை செட் வெப்பநிலை |
25°C, அல்லது பயனர் குறிப்பிட்டது |
|
பரிமாணங்கள் |
60 மிமீ x 42 மிமீ |
|
உயரம் |
23 மிமீ மொத்தம் (18.5 மிமீ பலகை + 1.5 மிமீ பாகங்கள், பின்கள்≤3 மிமீ) |
|
குறிப்பு |
பிற விவரக்குறிப்புகளுக்கு, உற்பத்தியாளரைத் தொடர்பு கொள்ளவும். |
மைக்ரோ TECகளுக்கான TCB-SV வெப்பநிலை கன்ட்ரோலர் தொழில்துறை-தரமான வன்பொருள் அமைப்பு மற்றும் நடைமுறை செயல்பாட்டு வடிவமைப்பை ஏற்றுக்கொள்கிறது, மைக்ரோ TEC துல்லியமான கட்டுப்பாட்டுக்கான முக்கிய தொழில்நுட்ப நன்மைகள்:
பிரத்யேக கட்டுப்பாட்டு சிப் மற்றும் உகந்த PID அல்காரிதம் பொருத்தப்பட்டுள்ளது, இது ±0.01°C நிலையான-நிலை வெப்பநிலை துல்லியத்தை ஆதரிக்கிறது, லேசர் மற்றும் கண்டறிதல் சாதனங்களின் துல்லியமான அளவுத்திருத்தத் தேவைகளைப் பூர்த்தி செய்கிறது.
PWM அல்லாத தொடர்ச்சியான மின்னோட்ட வெளியீடு உயர் அதிர்வெண் மாறுதல் சத்தத்தைத் தவிர்க்கிறது, மைக்ரோ வெப்ப ஏற்ற இறக்கத்தை நீக்குகிறது மற்றும் துல்லியமான கூறுகளின் நீண்ட கால நிலையான வெப்பநிலை நிலையை உறுதி செய்கிறது.
ASCII தொடர் கட்டளைகள் மற்றும் MODBUS-RTU நெறிமுறையை ஆதரிக்கிறது, முக்கிய தொழில்துறை கட்டுப்பாட்டு ஹோஸ்ட் மற்றும் மேல் கணினி மென்பொருளுடன் இணக்கமானது, நிகழ்நேர தரவு கண்காணிப்பு மற்றும் இரண்டாம் நிலை மேம்பாட்டை ஆதரிக்கிறது.
நிலையான 10K NTC (3950) சென்சார்களுடன் பொருந்துகிறது, வெப்பம் மற்றும் குளிரூட்டலின் தானியங்கி மாறுதலை ஆதரிக்கிறது, மேலும் பரந்த வெப்பநிலை வரம்பு மூடிய-லூப் கட்டுப்பாட்டை உள்ளடக்கியது.
முன்பதிவு செய்யப்பட்ட உபகரணங்கள் எச்சரிக்கை வெளியீடு, இயக்க நிலை சமிக்ஞை மற்றும் TEC அர்ப்பணிக்கப்பட்ட பணிநிறுத்தம் இடைமுகம், தானியங்கி அமைப்பு பாதுகாப்பு இணைப்புக் கட்டுப்பாட்டை எளிதாக்குகிறது.
ஆப்டிகல் மற்றும் லேசர் தொழில்களில் நீண்ட கால களப் பயன்பாடு மூலம் சரிபார்க்கப்பட்டது, தொகுதி வலுவான எதிர்ப்பு குறுக்கீடு திறன் மற்றும் நிலையான தொடர்ச்சியான இயக்க செயல்திறன் கொண்டது.
|
ஒப்பீட்டு பொருள் |
TCB-SV மைக்ரோ TEC கன்ட்ரோலர் |
வழக்கமான TEC கன்ட்ரோலர் |
|
வெப்பநிலை கட்டுப்பாட்டு துல்லியம் |
±0.01°C (அதிக உயர் துல்லியம்) |
±0.05°C ~ ±0.1°C (பொது தொழில்துறை துல்லியம்) |
|
வெளியீட்டு முறை |
தொடர்ச்சியான மென்மையான மின்னோட்ட வெளியீடு, மாறுதல் சத்தம் இல்லை, பூஜ்ஜிய வெப்ப ஏற்ற இறக்கம் |
பாரம்பரிய PWM சுவிட்ச் வெளியீடு, அதிக அதிர்வெண் இரைச்சல் மற்றும் சிறிய வெப்பநிலை சறுக்கலுக்கு ஆளாகிறது |
|
தொடர்பு நெறிமுறை |
இரட்டை நெறிமுறைகள்: ASCII + MODBUS-RTU, கணினி ஒருங்கிணைப்பு மற்றும் இரண்டாம் நிலை வளர்ச்சிக்கு எளிதானது |
வரையறுக்கப்பட்ட இணக்கத்தன்மை கொண்ட ஒற்றை நெறிமுறை, மோசமான விரிவாக்கம் |
|
பாதுகாப்பு கட்டமைப்பு |
ஒருங்கிணைந்த அலாரம் வெளியீடு, நிலை கருத்து மற்றும் TEC அவசரகால பணிநிறுத்தம் செயல்பாடு |
ஒற்றை கட்டுப்பாட்டு செயல்பாடு, அறிவார்ந்த பாதுகாப்பு பாதுகாப்பு வடிவமைப்பு இல்லாதது |
|
வெளியீடு திறன் |
＞90%, ஆற்றல் சேமிப்பு மற்றும் நீண்ட கால செயல்பாட்டிற்கு திறமையானது |
பொதுவாக 85% க்கும் குறைவாக, அதிக நீண்ட கால மின் நுகர்வு |
|
பொருந்தக்கூடிய காட்சிகள் |
ஆப்டிகல் கம்யூனிகேஷன், மருத்துவ கண்டறிதல், உயர் துல்லிய உணரிகள், ஆய்வக உபகரணங்கள் |
குறைந்த துல்லியமான தேவைகள் கொண்ட சாதாரண தொழில்துறை வெப்பநிலை கட்டுப்பாட்டு காட்சிகள் |
துல்லியமான வெப்பநிலைக் கட்டுப்பாடு மற்றும் குறுக்கீடு எதிர்ப்புத் திறனைச் சார்ந்து, மைக்ரோ TECகளுக்கான TCB-SV வெப்பநிலைக் கட்டுப்படுத்தி நீண்ட கால வெப்பநிலை நிலைத்தன்மை தேவைப்படும் தொழில்முறை சூழல்களில் பயன்படுத்தப்படுகிறது:
லேசர் டையோட்களின் வேலை வெப்பநிலையை உறுதிப்படுத்தவும், வெப்பநிலை மாற்றங்களால் ஏற்படும் அலைநீள சறுக்கலை அகற்றவும், அதிவேக ஒளியிழை நெட்வொர்க்குகளின் நீண்ட கால நிலையான தரவு பரிமாற்றத்தை உறுதி செய்யவும்.
துல்லியமான எதிர்வினைகள், மூலக்கூறு கண்டறிதல் மற்றும் உயிர்வேதியியல் பகுப்பாய்வு உபகரணங்களுக்கு நிலையான-வெப்பநிலை வேலை சூழலை வழங்குதல், சிறிய வெப்பநிலை மாற்றங்களால் ஏற்படும் கண்டறிதல் முடிவு விலகலைத் தவிர்க்கவும்.
அகச்சிவப்பு உணரிகள், இரசாயன கண்டறிதல் உணரிகள் மற்றும் LiDAR உணரிகள் ஆகியவற்றின் இயக்க வெப்பநிலையை நிலைப்படுத்தவும், சமிக்ஞை-க்கு-இரைச்சல் விகிதத்தை மேம்படுத்தவும் மற்றும் நிலையான கண்டறிதல் துல்லியத்தை பராமரிக்கவும்.
அறிவியல் ஆராய்ச்சி வெப்ப அளவுத்திருத்தம் மற்றும் நுண்ணிய துல்லிய வெப்பநிலை கட்டுப்பாட்டு காட்சிகளில் பயன்படுத்தப்படுகிறது, உயர் துல்லியமான சோதனை தரவு மீண்டும் மீண்டும் ஆதரிக்கிறது.
எக்ஸ்-மெரிட்டன் சுயாதீன உற்பத்திப் பட்டறைகள் மற்றும் முழுமையான சோதனை உபகரணங்களைக் கொண்டுள்ளது. அனைத்து TCB-SV பலகைகளும் நிலையான தொகுதி நிலைத்தன்மையை உறுதி செய்வதற்காக உற்பத்தி செய்யப்பட்டு, அளவீடு செய்யப்பட்டு, உள்நாட்டிலேயே சோதிக்கப்படுகின்றன.
அளவுரு சரிசெய்தல் மற்றும் தரமற்ற கட்டமைப்பை ஆதரிக்கிறது. தொழில்நுட்பக் குழுவானது வாடிக்கையாளர்களுக்கு உபகரணப் பிழைத்திருத்தம் மற்றும் திட்டப்பணிகளை முடிக்க உதவும் ஒருங்கிணைப்பு வழிகாட்டுதலை வழங்குகிறது.
தயாரிப்புகள் ஐரோப்பா, வட அமெரிக்கா, தென்கிழக்கு ஆசியா மற்றும் பிற பகுதிகளுக்கு ஏற்றுமதி செய்யப்படுகின்றன. நிலையான லாஜிஸ்டிக்ஸ் சேனல்களுடன், இது நீண்ட கால பேட்ச் சப்ளை மற்றும் வெளிநாட்டு திட்ட விநியோகத்தை ஆதரிக்கிறது.
தயாரிப்பு உயர்தர தொழில்துறை உபகரணங்கள் மற்றும் ஆய்வக திட்டங்களில் பயன்படுத்தப்பட்டது, நிலையான செயல்திறன் நீண்ட கால உண்மையான செயல்பாட்டின் மூலம் சரிபார்க்கப்பட்டது.
ப: இது மைக்ரோ தெர்மோஎலக்ட்ரிக் குளிரூட்டிகளுக்காக சிறப்பாக வடிவமைக்கப்பட்டுள்ளது, லேசர் தொடர்பு, மருத்துவ கண்டறிதல், துல்லியமான சென்சார்கள் மற்றும் 0.01 டிகிரி செல்சியஸ் அல்ட்ரா-ஃபைன் டெம்பரேட்டரைஸ் தேவைப்படும் ஆய்வக கருவிகள் போன்ற உயர்-துல்லியமான காட்சிகளுக்கு இது முற்றிலும் பொருந்தும்.
ப: ஆம். இது ஸ்டாண்டர்ட் 10K 3950 NTC சென்சார்களுடன் இயல்பாக பொருந்துகிறது, மேலும் வலுவான உலகளாவிய இணக்கத்தன்மை மற்றும் வசதியான சிஸ்டம் மேம்படுத்தல் மற்றும் மாற்றீடு ஆகியவற்றுடன் சந்தையில் உள்ள பெரும்பாலான முக்கிய மைக்ரோ TEC தொகுதிகளை ஆதரிக்கிறது.
ப: முற்றிலும். இரட்டை ASCII மற்றும் MODBUS-RTU நெறிமுறைகள் மேல் கணினி மென்பொருள் பிழைத்திருத்தம், தரவு நிகழ்நேர பதிவேற்றம் மற்றும் தானியங்கு சிஸ்டம் நறுக்குதல், தொழில்துறை திட்டங்களின் பல்வேறு இரண்டாம் நிலை வளர்ச்சி தேவைகளை பூர்த்தி செய்தல் ஆகியவற்றை ஆதரிக்கின்றன.
ப: மைக்ரோ TEC களின் ஒவ்வொரு TCB-SV வெப்பநிலை கன்ட்ரோலரும் வெப்பநிலை துல்லிய அளவுத்திருத்தம், தொடர்ச்சியான தற்போதைய நிலைத்தன்மை கண்டறிதல், தகவல் தொடர்பு செயல்பாடு சரிபார்ப்பு மற்றும் பாதுகாப்பு பாதுகாப்பு உருவகப்படுத்துதல் உள்ளிட்ட கடுமையான தொழிற்சாலை சோதனைகளுக்கு உட்படுகிறது.
ப: ஆம். இயல்புநிலை 25°C வெப்பநிலையானது பயனர் திட்டத் தேவைகளுக்கு ஏற்ப சரிசெய்யப்படலாம், மேலும் சிறப்பு அளவுரு உள்ளமைவு சேவைகள் தரமற்ற பணி நிலைமைகளுக்கு துணைபுரிகிறது.
ப: இது சத்தம் மற்றும் காலநிலை வெப்பநிலை ஏற்ற இறக்கங்களை முற்றிலும் தவிர்க்கிறது, துல்லியமான ஆப்டோ எலக்ட்ரானிக் கூறுகளின் நீண்ட கால நிலையான வெப்பநிலை நிலைத்தன்மையை பராமரிக்கிறது, மேலும் தயாரிப்பு சேவை வாழ்க்கை மற்றும் கண்டறிதல் துல்லியத்தை திறம்பட மேம்படுத்துகிறது.
