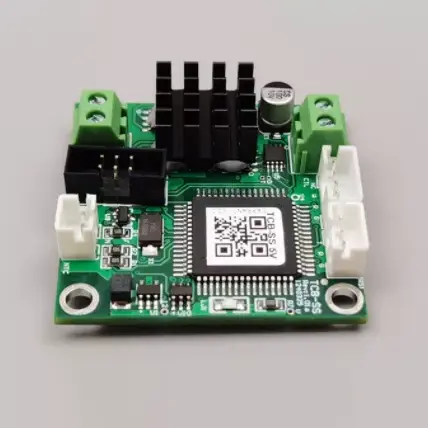

அல்ட்ரா-காம்பாக்ட் அளவு கொண்ட TCB-SS வெப்பநிலைக் கட்டுப்படுத்தி மற்றும் மைக்ரோ TECகளுக்காக வடிவமைக்கப்பட்டுள்ளது

X-Meritan ஆனது TCB-SS டெம்பரேச்சர் கன்ட்ரோலரை அல்ட்ரா-காம்பாக்ட் அளவுடன் தயாரிக்கிறது மற்றும் போர்டு இடம், வெப்பநிலை நிலைத்தன்மை மற்றும் கட்டுப்படுத்தப்பட்ட TEC வெளியீடு ஆகியவற்றை ஒன்றாகக் கருத்தில் கொள்ள வேண்டிய மைக்ரோ TECs பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. TCB-SS வெப்பநிலை உணர்தல் மற்றும் TEC ஓட்டுதலை ஒரு சிறிய கட்டுப்பாட்டு பலகையில் ஒருங்கிணைக்கிறது, இது மைக்ரோ TEC ஐ பின்னூட்ட அடிப்படையிலான வெப்பநிலை கட்டுப்பாட்டு வளையத்தின் மூலம் கட்டுப்படுத்த அனுமதிக்கிறது.

கன்ட்ரோலர் ஒரு பொது நோக்கத்திற்கான வெப்பநிலை கட்டுப்பாட்டு கட்டமைப்பைக் காட்டிலும் சிறிய பலகை வடிவமைப்பைச் சுற்றி வடிவமைக்கப்பட்டுள்ளது. இது 10K NTC சென்சாரை இயல்புநிலை வெப்பநிலை உணர்திறன் உள்ளீடாகப் பயன்படுத்துகிறது மற்றும் 3A இன் அதிகபட்ச TEC மின்னோட்டத்துடன் 4.5V இயல்புநிலை TEC மின்னழுத்தத்தை ஆதரிக்கிறது, இது பலகையை மினியேச்சர் வெப்ப மேலாண்மை அமைப்புகளுக்கு ஏற்றதாக மாற்றுகிறது.

அளவுருக்கள்

கட்டுப்பாட்டு அமைப்பு

வெப்பநிலை கருத்து

10K NTC வெப்பநிலை மாற்றங்களைக் கண்டறிந்து சிக்னலைக் கட்டுப்படுத்திக்கு அனுப்புகிறது.

PID கட்டுப்பாடு

கட்டுப்படுத்தி அளவிடப்பட்ட வெப்பநிலையை இலக்கு மதிப்புடன் ஒப்பிட்டு, PID கட்டுப்பாட்டின் மூலம் மைக்ரோ TEC வெளியீட்டை ஒழுங்குபடுத்துகிறது.

தொடர்ச்சியான இயக்கி

தொடர்ச்சியான வெளியீடு TEC டிரைவை செயல்பாட்டின் போது சரிசெய்கிறது, அதற்குப் பதிலாக எளிமையான ஆன்/ஆஃப் ஸ்விட்ச்சிங்கை மட்டும் நம்பியிருக்காது.

முக்கிய அம்சங்கள்

அல்ட்ரா-காம்பாக்ட் போர்டு

4 செ.மீ × 4 செ.மீ × 1.28 செ.மீ அளவுள்ள டிசிபி-எஸ்எஸ் வெப்பநிலைக் கட்டுப்பாட்டாளர் அல்ட்ரா-காம்பாக்ட் சைஸ் மற்றும் மைக்ரோ டிஇசிகளுக்காக வடிவமைக்கப்பட்டுள்ளது.

0.01°C வெப்பநிலை கட்டுப்பாடு

துல்லியமான வெப்ப ஒழுங்குமுறைக்கு கன்ட்ரோலர் 0.01°C வெப்பநிலைக் கட்டுப்பாடு துல்லியத்தையும் 0.01°C செட் வெப்பநிலைத் துல்லியத்தையும் வழங்குகிறது.

>94% வெளியீடு திறன்

94% க்கும் அதிகமான வெளியீட்டுத் திறனுடன், கட்டுப்படுத்தி சிறிய வெப்பநிலை கட்டுப்பாட்டு அமைப்புகளில் திறமையான TEC ஓட்டுதலை வழங்குகிறது.

4.5V TEC வெளியீடு, 3A அதிகபட்சம்.

இயல்புநிலை TEC மின்னழுத்தம் 4.5V, அதிகபட்ச TEC மின்னோட்டம் 3A, இணக்கமான மைக்ரோ TEC பயன்பாடுகளுக்கு.

10K NTC வெப்பநிலை உணர்தல்

இயல்புநிலை சென்சார் 3950 B-மதிப்பு கொண்ட 10K NTC ஆகும், இது கட்டுப்பாட்டு வளையத்திற்கான வெப்பநிலை கருத்துக்களை வழங்குகிறது.

-60°C முதல் +170°C அளவீடு

வெப்பநிலை கட்டுப்பாட்டு அளவீட்டு வரம்பு -60°C முதல் +170°C வரை, குறிப்பிட்ட கட்டுப்பாட்டு வெப்பநிலை வரம்பு -20°C முதல் +100°C வரை இருக்கும்.

ஒருங்கிணைந்த பாதுகாப்பு

உள்ளமைக்கப்பட்ட செயல்பாடுகளில் ஓவர் கரண்ட், ஓவர் வோல்டேஜ், டெம்பரேச்சர் லிமிட்டிங் மற்றும் TEC ஓப்பன்/ஷார்ட் சர்க்யூட் கண்டறிதல் ஆகியவற்றின் போது கட்டுப்படுத்தி மற்றும் இணைக்கப்பட்ட TECஐக் கண்காணிக்கும்.

இணக்கத்தன்மை

ஒருங்கிணைப்பதற்கு முன், TEC மின் தேவைகள், NTC பண்புகள், இலக்கு வெப்பநிலை மற்றும் பலகை வழங்கல் ஆகியவை கட்டுப்படுத்தி விவரக்குறிப்புகளுக்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

விண்ணப்ப பகுதிகள்

துல்லியமான ஆப்டிகல் தொகுதிகள்

Ultra-Compact Size மற்றும் மைக்ரோ TECகளுக்காக வடிவமைக்கப்பட்ட TCB-SS வெப்பநிலை கன்ட்ரோலர் நிலையான வெப்ப நிலைகள் தேவைப்படும் ஆப்டிகல் மாட்யூல்களுக்கு கச்சிதமான வெப்பநிலைக் கட்டுப்பாட்டை வழங்குகிறது.

லேசர் டையோடு அமைப்புகள்

சிறிய ஒளியியல் அமைப்புகளில் லேசர் டையோட்களின் வெப்பநிலையைக் கட்டுப்படுத்த இது இணக்கமான மைக்ரோ TEC ஐ இயக்க முடியும்.

மினியேச்சர் ஆய்வக உபகரணங்கள்

வரையறுக்கப்பட்ட நிறுவல் இடத்தில் மைக்ரோ TEC அடிப்படையிலான வெப்பநிலை ஒழுங்குமுறை தேவைப்படும் ஆய்வக கருவிகளுக்கு சிறிய கட்டுப்படுத்தி பொருத்தமானது.

போர்ட்டபிள் கண்டறியும் கருவி

TCB-SS ஆனது கச்சிதமான கண்டறியும் சாதனங்களில் வெப்பநிலைக் கட்டுப்பாட்டை ஆதரிக்கிறது, இதில் பலகை அளவு மற்றும் வெப்ப ஒழுங்குமுறை ஆகியவை முக்கியமான வடிவமைப்பு காரணிகளாக உள்ளன.

அகச்சிவப்பு மற்றும் CCD சென்சார்கள்

வெப்பநிலை உணர்திறன் அகச்சிவப்பு கண்டுபிடிப்பாளர்கள் மற்றும் CCD உணரிகளின் வெப்பநிலை ஒழுங்குபடுத்தலுக்கான மைக்ரோ TEC அமைப்புகளுடன் கட்டுப்படுத்தியை ஒருங்கிணைக்க முடியும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

Q1: எந்த வகையான TEC கன்ட்ரோலர் வடிவமைக்கப்பட்டுள்ளது?

A1: Ultra-Compact Size மற்றும் மைக்ரோ TECகளுக்காக வடிவமைக்கப்பட்ட TCB-SS வெப்பநிலைக் கட்டுப்படுத்தி மைக்ரோ TEC பயன்பாடுகளுக்காக வடிவமைக்கப்பட்டுள்ளது. இணைக்கப்பட்ட TEC ஆனது குறிப்பிட்ட 4.5V இயல்புநிலை TEC மின்னழுத்தம் மற்றும் 3A அதிகபட்ச மின்னோட்டத்திற்கு எதிராக சரிபார்க்கப்பட வேண்டும்.

Q2: என்ன NTC சென்சார் உள்ளமைவு பயன்படுத்தப்படுகிறது?

A2: இயல்புநிலை வெப்பநிலை உணர்தல் உள்ளமைவு 3950 B-மதிப்பு கொண்ட 10K NTC ஆகும். திட்ட விவரக்குறிப்பின் போது மற்ற சென்சார் தேவைகள் உறுதிப்படுத்தப்பட வேண்டும்.

Q3: அளவீட்டு வரம்புக்கும் கட்டுப்பாட்டு வரம்புக்கும் என்ன வித்தியாசம்?

A3: வெப்பநிலை கட்டுப்பாட்டு அளவீட்டு வரம்பு -60°C முதல் +170°C வரை, குறிப்பிட்ட கட்டுப்பாட்டு வெப்பநிலை வரம்பு -20°C முதல் +100°C வரை இருக்கும். அளவீட்டு வரம்பு வெப்பநிலை உணர்திறன் திறனைக் குறிக்கிறது, அதேசமயம் கட்டுப்பாட்டு வரம்பு குறிப்பிட்ட வெப்பநிலை ஒழுங்குமுறை வரம்பை வரையறுக்கிறது.

Q4: பலகைக்கு என்ன மின்சாரம் தேவைப்படுகிறது?

A4: பலகை விநியோக மின்னழுத்தம் 5V ±10% DC ஆகும். இந்த குறிப்பிட்ட உள்ளீட்டு வரம்பிற்குள் இருக்கும் பொருத்தமான ஆற்றல் மூலத்தை கணினி வழங்க வேண்டும்.

Q5: TEC க்கு கிடைக்கும் அதிகபட்ச மின்னோட்டம் என்ன?

A5: அதிகபட்சமாக குறிப்பிடப்பட்ட TEC மின்னோட்டம் 3A, இயல்புநிலை TEC மின்னழுத்தம் 4.5V. உண்மையான இணைக்கப்பட்ட TEC அதன் மின் தேவைகள் மற்றும் கட்டுப்படுத்தி வரம்புகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

Q6: கட்டுப்படுத்தி என்ன வெப்பநிலை துல்லியத்தை வழங்க முடியும்?

A6: குறிப்பிடப்பட்ட வெப்பநிலை கட்டுப்பாட்டுத் துல்லியம் 0.01°C, மற்றும் செட் வெப்பநிலை துல்லியம் 0.01°C எனவும் குறிப்பிடப்பட்டுள்ளது.

Q7: என்ன பாதுகாப்பு செயல்பாடுகள் சேர்க்கப்பட்டுள்ளன?

A7: கன்ட்ரோலரில் ஓவர் கரண்ட் பாதுகாப்பு, ஓவர்வோல்டேஜ் பாதுகாப்பு, வெப்பநிலை வரம்பு மற்றும் TEC ஓபன் சர்க்யூட் மற்றும் ஷார்ட் சர்க்யூட் கண்டறிதல் ஆகியவை அடங்கும்.
