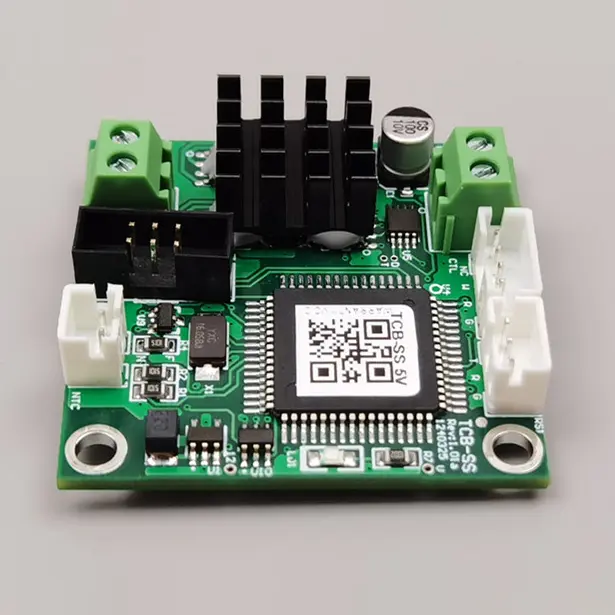

X-Meritan ஃபோட்டானிக்ஸ் மற்றும் மைக்ரோ எலக்ட்ரானிக்ஸ் பேக்கேஜிங்கின் கடுமையான குளிரூட்டும் தேவைகளை நிவர்த்தி செய்ய மைக்ரோ TECகளுக்கான காம்பாக்ட் TCB-SA வெப்பநிலை கன்ட்ரோலரை வழங்குகிறது. உயர்தர பிரத்யேக TEC மேலாண்மை IC ஐ சுற்றி கட்டப்பட்ட இந்த போர்டு, இடைப்பட்ட பருப்புகளுக்கு பதிலாக DC-உந்துதல் மின்னோட்டத்தை வழங்குகிறது, இது முற்றிலும் சிற்றலை இல்லாத வெப்ப சூழலை உருவாக்குகிறது. 10kΩ NTC தெர்மிஸ்டர்களுடன் உள்முகமாக வடிவமைக்கப்பட்டுள்ளது, TCB-SA ஆனது −20℃ முதல் +100℃ வரையிலான பரந்த கட்டுப்பாட்டு இடைவெளியில் 0.01℃ துல்லியத்துடன் இலக்கு வெப்பநிலையை பராமரிக்கிறது.
பாரம்பரிய PWM (பல்ஸ் விட்த் மாடுலேஷன்) கட்டுப்படுத்திகள் தீவிரமான மின்னழுத்த மாறுதலை அறிமுகப்படுத்துகின்றன, இது வெப்ப சைக்கிள் ஓட்டுதல் சோர்வு, மின் சத்தம் மற்றும் அல்ட்ரா-சிறிய TEC உறுப்புகளில் மைக்ரோ-பிராக்சர்களை உருவாக்குகிறது. மைக்ரோ TECகளுக்கான TCB-SA வெப்பநிலைக் கட்டுப்படுத்தியானது, துணை நிலை நிலைத்தன்மையுடன் இருக்கும் போது, நுட்பமான மைக்ரோ-கூலர்களைப் பாதுகாக்க, அடிப்படையில் வேறுபட்ட பொறியியல் அணுகுமுறையை எடுக்கிறது:
தொடர்ச்சியான DC தற்போதைய விநியோகம்: மைக்ரோ-TECக்கு சுத்தமான, தொடர்ச்சியான மின்சாரத்தை வழங்குகிறது. இது வெப்ப சாய்வுகளை மென்மையாக்குகிறது, உணர்திறன் ஆப்டிகல் டிடெக்டர்களில் அதிக அதிர்வெண் சத்தத்தை நீக்குகிறது மற்றும் TEC இயக்க ஆயுளை வியத்தகு முறையில் நீட்டிக்கிறது.
மைக்ரோ-தெர்மல் மாஸ் ஆப்டிமைசேஷன்: சிறிய வெப்பச் சுமைகளில் விரைவான வெப்பப் பதிலுக்காக ஆன்போர்டு PID அல்காரிதம்கள் வெளிப்படையாக டியூன் செய்யப்படுகின்றன, வேகமான செட்பாயிண்ட் ராம்ப்களின் போது கடுமையான வெப்பநிலை அதிகரிப்பதைத் தடுக்கிறது.
நிரூபிக்கப்பட்ட லேசர்-கிரேடு நம்பகத்தன்மை: அதிக அடர்த்தி கொண்ட ஆப்டிகல் டிரான்ஸ்ஸீவர்கள் மற்றும் தொழில்துறை லேசர் டையோட்கள் முழுவதும் புலம்-சோதனை செய்யப்பட்டது, மில்லியன் கணக்கான இயக்க நேரங்கள் மூலம் நிலையான அளவுத்திருத்தத்தை பராமரிக்கிறது.
குறைந்த சுயவிவரத் தடம்: ஒரு சிறிய படிவக் காரணி ஆப்டிகல் துணை-அசெம்பிளிகளுக்கு அருகில் நேரடியாக மவுண்ட் செய்ய அனுமதிக்கிறது, சிக்னல் லீட் நீளம் மற்றும் சென்சார் லூப் தாமதங்களைக் குறைக்கிறது.
|
அளவுரு |
விவரக்குறிப்பு / மதிப்பு |
|
கட்டுப்பாட்டு துல்லியம் |
0.01℃ |
|
வெப்பநிலை துல்லியத்தை அமைக்கவும் |
0.01℃ |
|
அளவீட்டு வரம்பு |
−30℃ முதல் +147℃ வரை |
|
கட்டுப்பாட்டு வெப்பநிலை வரம்பு |
−20℃ முதல் +100℃ வரை |
|
தொழிற்சாலை இயல்புநிலை செட் வெப்பநிலை |
25℃ (கோரிக்கையின் பேரில் தனிப்பயனாக்கக்கூடியது) |
|
அதிகபட்ச TEC வெளியீடு |
4.5V DC (இயல்புநிலை) / 3.0A அதிகபட்ச மின்னோட்டம் |
|
பலகை வழங்கல் உள்ளீடு |
5V DC |
|
வெளியீடு திறன் |
>90 |
|
ஆதரிக்கப்படும் சென்சார் |
10K NTC தெர்மிஸ்டர் (இயல்புநிலை B=3950) |
|
இயற்பியல் பரிமாணங்கள் |
60mm(L)×42mm(W)×23mm(H) |
|
பலகை தடிமன் / தெளிவு |
1.5 மிமீ போர்டு / அதிகபட்சம் 3 மிமீ பின் கிளியரன்ஸ் கீழே |
• லேசர் டையோடு நிலைப்படுத்தல் ஃபைபர் லேசர்கள், பம்ப் லேசர்கள் மற்றும் வாயு உணர்திறன் லேசர் டையோட்களில் அலைநீள சறுக்கல் மற்றும் ஒளியியல் சக்தி ஏற்ற இறக்கத்தைத் தடுக்கிறது.
• உயர் துல்லியமான ஆப்டிகல் சென்சார்கள் குறைந்த சமிக்ஞை ஒளியியல் சூழல்களில் இருண்ட மின்னோட்டம் மற்றும் வெப்ப இரைச்சலைக் குறைக்க ஃபோட்டோடியோட் வரிசைகள், ஸ்பெக்ட்ரோமீட்டர்கள் மற்றும் APD களை உறுதிப்படுத்துகிறது.
• குறைக்கடத்தி & குவாண்டம் ஆராய்ச்சி துணை-நிலை துல்லியம் தேவைப்படும் விண்வெளி-கட்டுப்படுத்தப்பட்ட ஆய்வக சோதனை சாதனங்களுக்குள் மைக்ரோ அளவிலான ஸ்பாட் குளிர்ச்சியை வழங்குகிறது.
பிரத்யேகமான உள்-வீடு உற்பத்தி: SMT உதிரிபாகங்களை வைப்பது முதல் இறுதி வெப்பச் சோதனை வரை நேரடி மேற்பார்வை யூனிட்-டு-யூனிட் நிலைத்தன்மைக்கு உத்தரவாதம் அளிக்கிறது.
பயன்பாட்டு பொறியியல் ஆதரவு: தெர்மல் லூப் மாடலிங், சென்சார் பிளேஸ்மென்ட் ஆப்டிமைசேஷன் மற்றும் தனிப்பயன் செட்பாயிண்ட் புரோகிராமிங் ஆகியவற்றில் எங்கள் குழு நேரடியாக உதவுகிறது.
உயர் செயல்திறன் கட்டமைப்பு: 90% க்கும் அதிகமான ஆற்றல் மாற்றும் திறனை வழங்குகிறது, சீல் செய்யப்பட்ட வாடிக்கையாளர் உறைகளுக்குள் உள் பலகை வெப்ப உற்பத்தியைக் குறைக்கிறது.
நுண்-அளவிலான TECகள் மிக மெல்லிய உறுப்பு குறுக்குவெட்டுகளைக் கொண்டுள்ளன. PWM சக்தியானது, வெப்பத்திற்கும் குளிருக்கும் இடையில் குறைக்கடத்தி ஜோடிகளை விரைவாகச் சுழற்றுகிறது, இதனால் CTE (வெப்ப விரிவாக்க குணகம்) பொருந்தாத அழுத்தத்தை ஏற்படுத்துகிறது, இது காலப்போக்கில் சந்திப்புகளை சிதைக்கிறது. TCB-SA இன் தொடர்ச்சியான DC இயக்கி இயந்திர சைக்கிள் ஓட்டுதல் சோர்வை முற்றிலும் நீக்குகிறது.
ஆம். தொழிற்சாலை இயல்புநிலை இலக்கு 25℃ ஆக இருக்கும் போது, X-Meritan உங்கள் ஆப்டிகல் பேக்கேஜ் தேவைகளுக்கு ஏற்ப உற்பத்தியின் போது தனிப்பயனாக்கப்பட்ட இயல்புநிலை வெப்பநிலை செட் பாயிண்ட்களை ஃபார்ம்வேரில் ப்ளாஷ் செய்யலாம்.
போர்டு நிலையான 10kΩ NTC தெர்மிஸ்டர்களுக்கு (B-மதிப்பு=3950) தொழிற்சாலை அளவீடு செய்யப்படுகிறது, இது விரைவான வெப்ப பதிலையும் −20∘C முதல் +100∘C வரையிலான கட்டுப்பாட்டு வரம்பில் அதிக உணர்திறனையும் வழங்குகிறது.
ஆம். சிறப்பு இயக்கி IC ஆனது, சுற்றுப்புற வெப்பநிலை ஏற்ற இறக்கங்களைப் பொருட்படுத்தாமல் ±0.01∘C க்குள் செட்பாயிண்ட் நிலைத்தன்மையை வைத்திருக்கும், செயலில் குளிரூட்டல் மற்றும் வெப்பமாக்கல் இரண்டையும் வழங்க தற்போதைய திசையை நிர்வகிக்கிறது.
