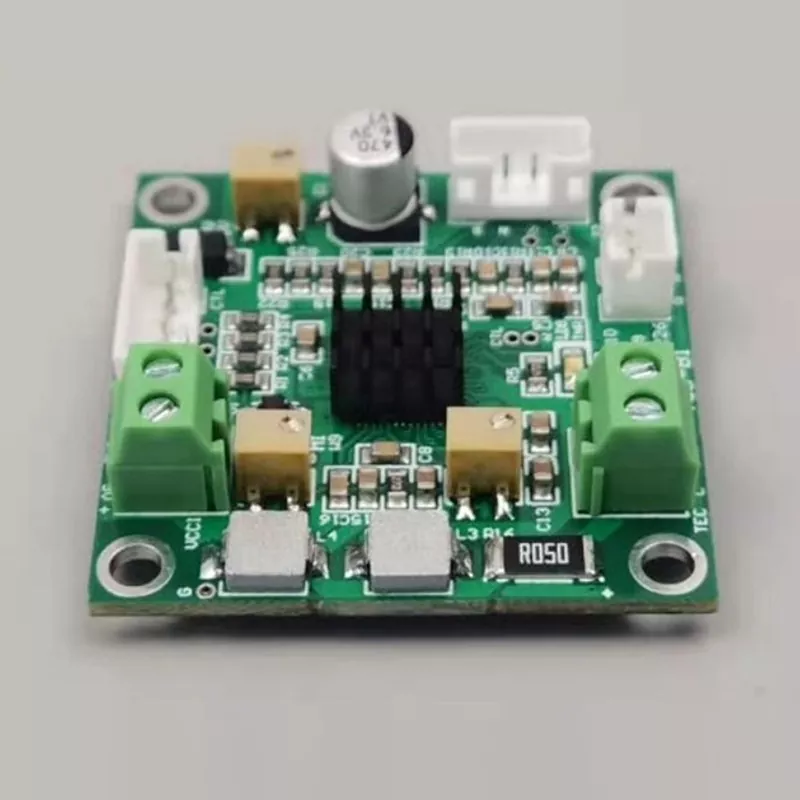

குறுகிய சுழற்சி PID உடன் ATC-M1 வெப்பநிலைக் கட்டுப்படுத்தி

X-Meritan குறைக்கடத்தி வெப்ப மேலாண்மைக்கான தெர்மோஎலக்ட்ரிக் பொருட்கள், குளிரூட்டிகள், NTC கூறுகள் மற்றும் வெப்பநிலை கட்டுப்படுத்திகளை உருவாக்குகிறது. ஷார்ட்-சைக்கிள் PID உடன் ATC-M1 வெப்பநிலை கன்ட்ரோலர் ஒரு சிறிய 34mm x 20mm போர்டுடன் குறுகிய-சுழற்சி PID கட்டுப்பாடு, 10K NTC வெப்பநிலை கருத்து மற்றும் குறைந்த வெப்ப நிலைத்தன்மை கொண்ட மைக்ரோ பொருள்களுக்கான TEC வெளியீடு கட்டுப்பாடு ஆகியவற்றை ஒருங்கிணைக்கிறது. இது 3.0V–5.0V DC இல் இயங்குகிறது, +10 முதல் +40 டிகிரி C வரையிலான இயல்புநிலை வெப்பநிலை வரம்பை ஆதரிக்கிறது, மேலும் 25 டிகிரி C தொழிற்சாலை இயல்புநிலை செட் வெப்பநிலையைக் கொண்டுள்ளது. W9 பொட்டென்டோமீட்டர் அல்லது அனலாக் உள்ளீடு மூலம் வெப்பநிலையை சரிசெய்யலாம், குறிப்பிட்ட வெப்பநிலை கட்டுப்பாட்டு நிலைத்தன்மை 0.001 டிகிரி C.

முக்கிய அம்சங்கள்

குறுகிய சுழற்சி PID கட்டுப்பாடு

குறுகிய-சுழற்சி PID உடன் ATC-M1 வெப்பநிலைக் கட்டுப்பாட்டாளர் குறைந்த சுழற்சி PID கருத்து அணுகுமுறையைப் பயன்படுத்துகிறது, குறைந்த வெப்ப நிலைத்தன்மை கொண்ட மைக்ரோ பொருள்களுக்காக வடிவமைக்கப்பட்டுள்ளது. வழக்கமான அமைப்புகளுடன் தொடர்புடைய பெரிய வெப்ப மறுமொழியை நம்பாமல், கட்டுப்படுத்தப்பட்ட பொருளின் வெப்ப நிலையில் ஏற்படும் மாற்றங்களுக்கு அடிக்கடி சரிசெய்தல் நடவடிக்கை கட்டுப்படுத்தி உதவுகிறது.

கச்சிதமான பலகை அமைப்பு

34 மிமீ x 20 மிமீ பரிமாணங்கள் மற்றும் மொத்த உயரம் 15.5 மிமீ, ATC-M1 சிறிய வெப்ப-கட்டுப்பாட்டு அசெம்பிளிகளுக்கு ஏற்றது. அதன் சிறிய வடிவக் காரணியானது சிறிய ஒளியியல், உணர்திறன் மற்றும் மின்னணு கட்டமைப்புகளுக்கு மிகவும் பொருத்தமானது, அங்கு கிடைக்கக்கூடிய உள் இடம் குறைவாக உள்ளது.

TEC வெளியீடு கட்டுப்பாடு

கட்டுப்படுத்தி தெர்மோஎலக்ட்ரிக் குளிரூட்டும் கூறுகளுடன் வேலை செய்ய வடிவமைக்கப்பட்டுள்ளது. அதன் அதிகபட்ச TEC மின்னோட்டம் 2.5A, அதிகபட்ச TEC மின்னழுத்தம் 5V விநியோகத்தில் 4.3V அல்லது 3.3V விநியோகத்தில் 2.5V ஆகும். இந்த வரையறுக்கப்பட்ட வரம்புகள் கட்டுப்படுத்தியை தொடர்புடைய TEC அமைப்புடன் பொருத்துவதற்கான தெளிவான அடிப்படையை வழங்குகிறது.

வெப்பநிலை கருத்து

வெப்பநிலை அளவீடு மற்றும் கருத்துக்கு 10K NTC சென்சார் பயன்படுத்தப்படுகிறது. குறிப்பிட்ட வெப்பநிலை கட்டுப்பாட்டு நிலைத்தன்மை 0.001 டிகிரி C ஆகும், இது சிறிய வெப்பநிலை மாறுபாடுகள் வெப்பநிலை உணர்திறன் கூறுகளின் இயக்க நிலையை பாதிக்கக்கூடிய பயன்பாடுகளுக்கு தேவையான துல்லியத்தை வழங்குகிறது.

தொழில்நுட்ப தரவு

வடிவமைப்பு ஒப்பீடு

விண்ணப்ப பகுதிகள்

1. ஃபோட்டானிக்ஸ்: எக்ஸ்-மெரிடன் டிடெக்டர் கூலிங் உள்ளிட்ட ஃபோட்டானிக்ஸ் பயன்பாடுகளை அடையாளம் காட்டுகிறது. சிறிய தெர்மோஎலக்ட்ரிக் கூலிங் அசெம்பிளிகளுக்கு கச்சிதமான கட்டுப்படுத்தி அமைப்பு மற்றும் வெப்பநிலை பின்னூட்ட செயல்பாடு பொருத்தமான கட்டுப்பாட்டு உறுப்பை வழங்குகிறது.

2. தொலைத்தொடர்பு: நிறுவனத்தின் பயன்பாட்டு வரம்பில் டெலிகாம் கூறுகளின் வெப்ப நிலைப்படுத்தல் மற்றும் குளிர்ச்சி ஆகியவை அடங்கும். கச்சிதமான வெப்ப-மேலாண்மை கட்டமைப்புகளில் துல்லியமான வெப்பநிலை ஒழுங்குமுறையை இணைக்க முடியும்.

3. மருத்துவ உபகரணங்கள்: எக்ஸ்-மெரிடன் PCR பெருக்கிகள் மற்றும் மருத்துவத்தில் வெப்பநிலை தொடர்பான பயன்பாடுகளை பட்டியலிடுகிறது. இயக்க நிலைமைகள் கட்டுப்படுத்தப்பட்ட வெப்ப சூழல்களில் தங்கியிருக்கும் அமைப்புகளில் வெப்பநிலை கட்டுப்பாடு ஒரு முக்கிய பகுதியாகும்.

4. ஏரோஸ்பேஸ் சென்சிங்: நிறுவனத்தின் ஏரோஸ்பேஸ் அப்ளிகேஷன்களில் ஐஸ் கண்டறிதல் சென்சார்கள், ஹீட் ஃப்ளக்ஸ் சென்சார்கள் மற்றும் ஐஆர் சென்சார்கள் ஆகியவை அடங்கும். சிறிய வெப்ப-கட்டுப்பாட்டு கூறுகள் வெப்பநிலை உணர்திறன் அமைப்புகளின் பகுதியாக இருக்கலாம்.

5. ஆட்டோமோட்டிவ் எலக்ட்ரானிக்ஸ்: எக்ஸ்-மெரிடன் LiDAR, AR மற்றும் டிடெக்டர்களுக்கான வெப்ப நிலைப்படுத்தலையும் அடையாளப்படுத்துகிறது, இது வாகன மற்றும் மின்னணு உணர்திறன் பயன்பாடுகளுக்கு சிறிய தெர்மோஎலக்ட்ரிக் கட்டுப்பாட்டின் தொடர்பை விரிவுபடுத்துகிறது. குறுகிய சுழற்சி PID உடன் ATC-M1 வெப்பநிலைக் கட்டுப்படுத்தி கட்டுப்படுத்தப்பட்ட பொருளின் சிறிய வெப்ப நிறை கொண்ட சிறிய வெப்ப-மேலாண்மை கட்டமைப்புகளுக்கு பரிசீலிக்கப்படும்.

கணினி ஒருங்கிணைப்பு

1. TEC மின் வரம்புகள்: ஷார்ட்-சைக்கிள் PID உடன் ATC-M1 வெப்பநிலைக் கட்டுப்படுத்தி குறிப்பிட்ட அதிகபட்ச மின்னழுத்தம் மற்றும் தற்போதைய மதிப்புகளுக்குள் செயல்படுகிறது.

2. வெப்பநிலை கருத்து: 10K NTC உள்ளீடு கட்டுப்பாட்டு அமைப்புக்கான வெப்பநிலை கருத்துப் பாதையை வழங்குகிறது.

3. வெப்பநிலை வரம்பு: இயல்புநிலை வெப்பநிலை கட்டுப்பாட்டு வரம்பு +10 முதல் +40 டிகிரி C வரை இருக்கும், தொழிற்சாலை இயல்புநிலை வெப்பநிலை 25 டிகிரி C ஆகும்.

4. வெளியீட்டு அமைப்புகள்: தொழிற்சாலை இயல்புநிலை அதிகபட்ச வெளியீட்டு மின்னழுத்தம் 2.0V ஆகும், அதே நேரத்தில் தொழிற்சாலை இயல்புநிலை அதிகபட்ச வெளியீட்டு மின்னோட்டம் 1.0A ஆகும்.

5. சரிசெய்தல் முறை: W9 பொட்டென்டோமீட்டர் மூலம் வெப்பநிலை சரிசெய்தல் செய்யப்படலாம், மேலும் அனலாக் வெப்பநிலை உள்ளீடும் ஆதரிக்கப்படுகிறது.

6. தயாரிப்பு உள்ளமைவு: வேறு கட்டமைப்பு தேவைப்படும் பயன்பாடுகளுக்கு, வரைபடங்கள் அல்லது மாதிரிகளின்படி தயாரிப்புகளை உருவாக்க முடியும் என்று X-Meritan கூறுகிறது. சேவை செயல்முறை ஆரம்ப-நிலை தொடர்பு, மாதிரி உறுதிப்படுத்தல் மற்றும் உறுதிப்படுத்தலுக்குப் பிறகு உற்பத்தி ஆகியவற்றை உள்ளடக்கியது.

எக்ஸ்-மெரிடன் திறன்

ATC-M1 என்பது X-Meritan இன் தெர்மோஎலக்ட்ரிக் டெக்னாலஜி போர்ட்ஃபோலியோவின் ஒரு பகுதியாகும், இது தெர்மோஎலக்ட்ரிக் பொருட்கள், தெர்மோஎலக்ட்ரிக் குளிரூட்டிகள், TEC அசெம்பிளிகள், NTC பாகங்கள் மற்றும் வெப்பநிலை கட்டுப்படுத்திகள் ஆகியவற்றை உள்ளடக்கியது. இந்த தயாரிப்பு அமைப்பு வெப்ப-கட்டுப்பாட்டு பலகையை தெர்மோஎலக்ட்ரிக் கூறுகள் மற்றும் சிறிய வெப்ப-மேலாண்மை அமைப்புகளில் பயன்படுத்தப்படும் உணர்திறன் கூறுகளுடன் இணைக்கிறது.

முழுமையான தெர்மோஎலக்ட்ரிக் தொழில்நுட்ப சங்கிலி

X-Meritan இன் திறன்கள் தெர்மோஎலக்ட்ரிக் பொருள் மேம்பாடு, முக்கிய கூறு தனிப்பயனாக்கம் மற்றும் வெப்ப-சிதறல் தீர்வு வடிவமைப்பு ஆகியவற்றை உள்ளடக்கியது. ATC-M1க்கு, இந்த தொழில்நுட்ப நோக்கம் TEC வெளியீட்டு கட்டுப்பாடு, NTC வெப்பநிலை கருத்து மற்றும் சிறிய மின்னணு மற்றும் ஒளியியல் கூட்டங்களின் வெப்ப மேலாண்மை தேவைகள் ஆகியவற்றுடன் நேரடியாக தொடர்புடையது.

5 முக்கிய பயன்பாட்டு புலங்கள்

ஃபைபர் ஆப்டிக் கம்யூனிகேஷன்ஸ், தொழில்துறை மருத்துவ உபகரணங்கள், ஸ்மார்ட் ஆட்டோமோட்டிவ் எலக்ட்ரானிக்ஸ், நுகர்வோர் எலக்ட்ரானிக்ஸ் மற்றும் ஆராய்ச்சி நிறுவனங்கள் ஆகிய ஐந்து முக்கிய துறைகளில் உள்ள பயன்பாடுகளை X-Meritan அறிக்கை செய்கிறது. இந்தப் பயன்பாட்டுப் பகுதிகள் ATC-M1க்கு பொருத்தமான தொழில்நுட்பப் பின்னணியை வழங்குகின்றன, குறிப்பாக கச்சிதமான தெர்மோஎலக்ட்ரிக் கூலிங் மற்றும் கட்டுப்படுத்தப்பட்ட இயக்க வெப்பநிலை தேவைப்படும் இடங்களில்.

பார்ச்சூன் 500 கம்பெனி ஒத்துழைப்பு

X-Meritan Fortune 500 நிறுவனங்கள் மற்றும் பல தேசிய முக்கிய ஆய்வகங்களுடன் ஒத்துழைப்பதாக கூறுகிறது. சிறப்பு மின்னணு மற்றும் வெப்ப மேலாண்மை அமைப்புகளில் பயன்படுத்தப்படும் தெர்மோஎலக்ட்ரிக் கூறுகள் மற்றும் வெப்பநிலை-கட்டுப்பாட்டு தொழில்நுட்பங்களின் வளர்ச்சி மற்றும் பயன்பாட்டிற்கு இந்த அனுபவம் பொருத்தமானது.

பல உற்பத்தி செயல்முறைகள்

X-Meritan பட்டியலிடப்பட்ட உற்பத்தி உபகரணங்களில் டின் டிப்பிங் உலைகள், அதிர்வு ஸ்விங் மோல்ட் இயந்திரங்கள், வெல்டிங் இயந்திரங்கள், ஓவன்கள், விநியோகிக்கும் இயந்திரங்கள், தானியங்கி சீல் இயந்திரங்கள், ரிஃப்ளோ சாலிடரிங் உபகரணங்கள் மற்றும் முழு தானியங்கி அச்சு இயந்திரங்கள் ஆகியவை அடங்கும். இந்த உற்பத்தி செயல்முறைகள் தெர்மோஎலக்ட்ரிக் தொடர்பான கூறுகள் மற்றும் மின்னணு வெப்பநிலை-கட்டுப்பாட்டு தயாரிப்புகளின் உற்பத்தியை ஆதரிக்கின்றன.

55% ஐரோப்பிய சந்தை விநியோகம்

X-Meritan அறிக்கையின்படி, ஐரோப்பா அதன் சர்வதேச சந்தை விநியோகத்தில் 55%, வட அமெரிக்கா 15%, தென்கிழக்கு ஆசியா 15% மற்றும் பிற சந்தைகள் 15% ஆகும். பல்வேறு தொழில்நுட்ப சூழல்களுக்கு தெர்மோஎலக்ட்ரிக் மற்றும் வெப்பநிலை மேலாண்மை தயாரிப்புகளை வழங்குவதில் நிறுவனத்தின் அனுபவத்தை சர்வதேச பயன்பாட்டு பின்னணி ஆதரிக்கிறது.

6. ஒருங்கிணைந்த வெப்ப தீர்வு ஆதரவு

தனிப்பட்ட வெப்பநிலை-கட்டுப்பாட்டு கூறுகளுக்கு அப்பால், X-Meritan வெப்ப-சிதறல் தீர்வு வடிவமைப்பு மற்றும் தயாரிப்பு தேர்வு ஆதரவை வழங்குகிறது. இது குறுகிய-சுழற்சி PID உடன் ATC-M1 வெப்பநிலை கன்ட்ரோலரை தனிமைப்படுத்தப்பட்ட கட்டுப்பாட்டுப் பலகையாகக் காட்டிலும் தொடர்புடைய தெர்மோஎலக்ட்ரிக் குளிரூட்டி, NTC பாகங்கள் மற்றும் வெப்ப-மேலாண்மைத் தேவைகள் ஆகியவற்றைக் கருத்தில் கொள்ள அனுமதிக்கிறது.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: ATC-M1 எந்த வகையான வெப்பநிலை சென்சார் பயன்படுத்துகிறது?

ப: இது வெப்பநிலை அளவீடு மற்றும் கருத்துக்கு 10K NTC வெப்பநிலை சென்சார் பயன்படுத்துகிறது.

கே: வெப்பநிலை கட்டுப்பாட்டு நிலைத்தன்மை என்ன?

A: குறிப்பிடப்பட்ட வெப்பநிலை கட்டுப்பாட்டு நிலைத்தன்மை 0.001 டிகிரி C ஆகும்.

கே: அதிகபட்ச TEC மின்னோட்டம் என்ன?

A: அதிகபட்ச TEC மின்னோட்டம் 2.5A ஆகும்.

கே: கட்டுப்படுத்தியின் அளவு என்ன?

ப: ஷார்ட்-சைக்கிள் PID கொண்ட ATC-M1 வெப்பநிலை கன்ட்ரோலர் 34 மிமீ x 20 மிமீ போர்டு பரிமாணங்களைக் கொண்டுள்ளது, மொத்த உயரம் 15.5 மிமீ.

கே: இயல்புநிலை வெப்பநிலை அமைப்பு என்ன?

A: தொழிற்சாலை இயல்புநிலை செட் வெப்பநிலை 25 டிகிரி C ஆகும், இயல்புநிலை கட்டுப்பாட்டு வரம்பு +10 முதல் +40 டிகிரி C வரை இருக்கும்.

கே: வரைபடங்கள் அல்லது மாதிரிகளின்படி X-Meritan தயாரிப்புகளை உருவாக்க முடியுமா?

ப: ஆம். X-Meritan உற்பத்திக்கு முன் மாதிரி உறுதிப்படுத்தலுடன், வரைபடங்கள் அல்லது மாதிரிகளின்படி தயாரிப்புகளை உற்பத்தி செய்ய முடியும் என்று கூறுகிறது.
