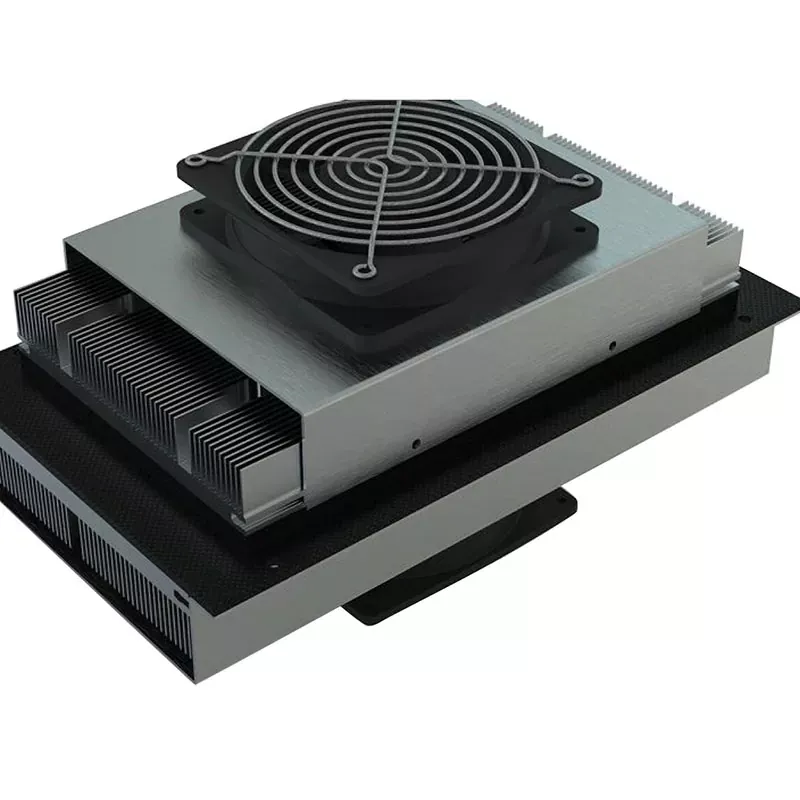

X-meritan Air-to-Air Thermoelectric Cooler Assemblies ஒரு சிறிய, அதிக ஒருங்கிணைந்த திட-நிலை வெப்ப மேலாண்மை தீர்வை வழங்குகிறது. வழக்கமான கம்ப்ரசர்கள், குளிர்பதனக் கோடுகள் மற்றும் சிக்கலான திரவ சுழற்சி வளையங்களை நீக்குவதன் மூலம், இந்த கூட்டங்கள் நேரடி காற்று-பக்க வெப்பப் பரிமாற்றிகள் மற்றும் உயர்-நம்பகத்தன்மை கொண்ட குறைக்கடத்தி தெர்மோஎலக்ட்ரிக் தொகுதிகள் ஆகியவற்றை பயனுள்ள வெப்ப பரிமாற்றத்தை எளிதாக்குகின்றன, கசிவு அபாயங்களைத் தடுக்கும் போது உபகரணக் கட்டமைப்பை கணிசமாக ஒழுங்குபடுத்துகின்றன.
X-meritan இன் செங்குத்து ஒருங்கிணைப்பு திறன்களை மேம்படுத்துதல்-கச்சா தெர்மோஎலக்ட்ரிக் பொருட்கள் மற்றும் கணினி-நிலை வெப்ப வடிவமைப்பின் முக்கிய கூறு மேம்பாடு-ஒவ்வொரு அசெம்பிளியும் 100% தொகுதி சரிபார்ப்பு, AC எதிர்ப்பு சோதனை மற்றும் கடுமையான வெப்பநிலை-சுழற்சி அழுத்த சோதனைக்கு உட்படுகிறது.
டிசி பவர் உள்ளீடு மூலம் வெப்பநிலை வேறுபாட்டை உருவாக்க ஏர்-டு ஏர் தெர்மோஎலக்ட்ரிக் கூலர் அசெம்பிளிகள் குறைக்கடத்தி தெர்மோஎலக்ட்ரிக் தொகுதிகளைப் பயன்படுத்துகின்றன. குளிரூட்டும் முறைக்கு அமுக்கி அல்லது வழக்கமான குளிர்பதன சுற்று தேவையில்லை.
குளிரூட்டும் கூறுகள் ஒரு தனி குளிர்பதன அலகு சார்ந்து இல்லாமல் ஒரு சிறிய சட்டசபை ஒருங்கிணைக்கப்படுகின்றன. இந்த அமைப்பு மின்னணு உபகரணங்கள், கருவிகள் மற்றும் மூடப்பட்ட அமைப்புகளுக்குள் அல்லது அதைச் சுற்றி தேவைப்படும் நிறுவல் இடத்தைக் குறைக்க உதவுகிறது.
அமுக்கி அல்லது பிற பெரிய இயந்திர குளிர்பதன பொறிமுறை இல்லாமல், அசெம்பிளி செயல்பாட்டின் போது குறைந்தபட்ச இயந்திர அதிர்வுகளை உருவாக்குகிறது.
தெர்மோஎலக்ட்ரிக் தொகுதி டிசி மின்னோட்டத்தின் திசையை மாற்றியமைப்பதன் மூலம் குளிரூட்டலுக்கும் சூடாக்குவதற்கும் இடையில் மாறலாம். ஒரு வெப்ப மேலாண்மை கூட்டமைப்பானது அடிப்படை இருதரப்பு வெப்பநிலைக் கட்டுப்பாட்டிற்கு தனி வெப்பமூட்டும் உறுப்பைச் சேர்க்காமல் வெவ்வேறு இயக்க நிலைகளில் வெப்பநிலை ஒழுங்குமுறையை ஆதரிக்க முடியும்.
தெர்மோஎலக்ட்ரிக் விளைவு மின் உள்ளீட்டில் ஏற்படும் மாற்றங்களுக்கு நேரடியாக பதிலளிக்கிறது, இது கட்டுப்பாட்டு அமைப்பு மூலம் வெப்ப வெளியீட்டை சரிசெய்ய அனுமதிக்கிறது. சாதனங்களுக்கு கட்டுப்படுத்தப்பட்ட மற்றும் மீண்டும் மீண்டும் செய்யக்கூடிய வெப்பநிலை நிலைமைகள் தேவைப்படும் இடங்களில் வெப்பநிலை பின்னூட்டத்துடன் உள்ளமைவுகள் பயன்படுத்தப்படலாம்.
காற்றில் இருந்து காற்றுக்கு தெர்மோஎலக்ட்ரிக் கூலர் அசெம்பிளிகள் காற்று பக்க வெப்பப் பரிமாற்றிகள் மூலம் வெப்பத்தை மாற்றும் மற்றும் திரவ சுழற்சி வளையம் தேவையில்லை. இது குளிரூட்டும் கட்டமைப்பிலிருந்து குளிரூட்டும் குழாய்கள், குழாய்கள், நீர்த்தேக்கங்கள் மற்றும் தொடர்புடைய திரவ-லூப் இணைப்புகளின் தேவையை நீக்குகிறது.
-40°C முதல் +85°C வரையிலான பரந்த வெப்பநிலை வரம்பில் இயங்கும் உபகரணங்களுக்காக அசெம்பிளிகளை கட்டமைக்க முடியும். கூறு தேர்வு மற்றும் அசெம்பிளி உள்ளமைவு எதிர்பார்க்கப்படும் சுற்றுச்சூழல் மற்றும் உபகரண இயக்க நிலைமைகளுடன் பொருத்தப்படலாம்.
X-Meritan தேவையான குளிரூட்டும் திறன், மின்னழுத்தம், மின்னோட்டம், பரிமாணங்கள், காற்றோட்டம், வெப்பநிலை-கட்டுப்பாட்டுத் துல்லியம் மற்றும் பெருகிவரும் தேவைகளுக்கு ஏற்ப அசெம்பிளியை கட்டமைக்க முடியும். இது வெப்ப மேலாண்மை அலகு இலக்கு உபகரணங்களின் இயந்திர மற்றும் மின் கட்டுப்பாடுகளுடன் பொருந்த அனுமதிக்கிறது.
|
அளவுரு |
விவரக்குறிப்பு |
|
குளிரூட்டும் திறன் |
10W முதல் 500W வரை |
|
இயக்க மின்னழுத்தம் |
DC 12V / 24V / 48V |
|
இயக்க மின்னோட்டம் |
1A முதல் 10A வரை |
|
வெப்பநிலை கட்டுப்பாட்டு துல்லியம் |
±0.1°C முதல் ±1°C வரை (தனிப்பயனாக்கக்கூடியது) |
|
இயக்க வெப்பநிலை வரம்பு |
-40°C முதல் +85°C வரை |
|
காற்றின் அளவு (குளிர் முடிவு) |
20 CFM முதல் 200 CFM வரை |
|
இரைச்சல் நிலை |
≤35 dB(A) |
|
பரிமாணங்கள் (L×W×H) |
100×100×50மிமீ முதல் 300×300×150மிமீ வரை |
|
எடை |
0.5 கிலோ முதல் 5 கிலோ வரை |
திரவ குளிரூட்டும் வளையம் தேவையில்லாத பயன்பாடுகளுக்கு, காற்று-பக்க TEC உள்ளமைவு கணினி ஒருங்கிணைப்பை எளிதாக்கும்.
|
பரிசீலனை |
ஏர்-டு-ஏர் TEC அசெம்பிளி |
திரவ அடிப்படையிலான குளிர்ச்சி |
|
வெப்ப பரிமாற்ற ஊடகம் |
காற்று |
திரவம் |
|
குளிர்பதன சுற்று |
தேவையில்லை |
கணினி கட்டமைப்பைப் பொறுத்தது |
|
திரவ குழாய் |
தேவையில்லை |
தேவை |
|
கசிவு கவலை |
திரவ சுற்று இல்லை |
கருத்தில் கொள்ள வேண்டும் |
|
நிறுவல் |
நேரடி காற்று பக்க ஒருங்கிணைப்பு |
கூடுதல் திரவ-லூப் கூறுகள் தேவை |
|
வழக்கமான பயன்பாடு |
உறைகள், கருவிகள், மின்னணுவியல் |
அதிக வெப்ப-சுமை அமைப்புகள் மற்றும் திரவ-குளிரூட்டப்பட்ட உபகரணங்கள் |
|
வெப்பநிலை கட்டுப்பாடு |
உள்ளூர் மற்றும் கட்டுப்படுத்தப்பட்ட குளிரூட்டலுக்கு ஏற்றது |
திரவ வெப்ப பரிமாற்றத்தை சுற்றி வடிவமைக்கப்பட்ட அமைப்புகளுக்கு ஏற்றது |
பொருத்தமான கட்டிடக்கலை குளிரூட்டும் திறன், வெப்பப் பாய்ச்சல், சுற்றுப்புற நிலைமைகள், கிடைக்கும் இடம், காற்றோட்டம் மற்றும் உபகரண வடிவமைப்பு ஆகியவற்றைப் பொறுத்தது.
காற்றில் இருந்து காற்றுக்கு தெர்மோஎலக்ட்ரிக் கூலர் அசெம்பிளிகள் வெளிப்புற அலமாரிகள், தகவல் தொடர்பு சாதனங்கள் மற்றும் மின்னணு உறைகளுக்குள் தேங்கியிருக்கும் வெப்பத்தை அகற்றும். குளிர்ந்த பக்கத்தில் காற்று சுழற்சி உறை முழுவதும் குளிர்ச்சியை விநியோகிக்கிறது, சூடான பக்கம் சுற்றியுள்ள சூழலுக்கு சேகரிக்கப்பட்ட வெப்பத்தை நிராகரிக்கிறது.
நிலையான வெப்பநிலை மற்றும் குறைந்த இயந்திரத் தொந்தரவு தேவைப்படும் ஆய்வக உபகரணங்களுக்கு, திட-நிலை தெர்மோஎலக்ட்ரிக் குளிரூட்டல் அமுக்கி அதிர்வு மற்றும் குளிர்பதன சுழற்சியைத் தவிர்க்கிறது. பகுப்பாய்வு மற்றும் ஆராய்ச்சி கருவிகளின் வெப்பத் தேவைகளைச் சுற்றி சட்டசபை கட்டமைக்கப்படலாம்.
நோயறிதல் மற்றும் மருத்துவ கருவிகளில் வெப்பநிலை உணர்திறன் கூறுகளுக்கு கட்டுப்படுத்தப்பட்ட வெப்ப நிலைகள் தேவைப்படலாம். காற்றில் இருந்து காற்றுக்கு TEC உள்ளமைவுகள், சாதனங்களில் திரவ சுற்றுகளை அறிமுகப்படுத்தாமல், உள்ளூர்மயமாக்கப்பட்ட குளிர்ச்சி அல்லது வெப்பத்தை வழங்க முடியும்.
செமிகண்டக்டர் செயலாக்கம், சோதனை, லேசர் மற்றும் ஆப்டிகல் உபகரணங்கள் வெப்பநிலையுடன் செயல்திறன் மாறக்கூடிய கூறுகளைக் கொண்டிருக்கலாம். கட்டுப்படுத்தப்பட்ட வெப்ப நீக்கம் மற்றும் வெப்பநிலை நிலைத்தன்மை தேவைப்படும் இடங்களில் TEC அடிப்படையிலான காற்று பக்க வெப்ப மேலாண்மை பயன்படுத்தப்படலாம்.
தொழில்துறை கட்டுப்பாட்டு அமைப்புகள், ஆய்வுக் கருவிகள் மற்றும் மாறுபட்ட சுற்றுச்சூழல் நிலைமைகளின் கீழ் செயல்படும் பிற இயந்திரங்கள், வரையறுக்கப்பட்ட இயக்க வெப்பநிலையை பராமரிக்கும் போது, உள் வெப்ப திரட்சியை நிர்வகிக்க சட்டசபையைப் பயன்படுத்தலாம்.
ஒவ்வொரு ஏர்-டு-ஏர் தெர்மோஎலக்ட்ரிக் கூலர் அசெம்பிளிஸ் தொகுதியும் மின் எதிர்ப்பு, வெப்ப கடத்துத்திறன் மற்றும் சீபெக் குணகம் ஆகியவற்றிற்காகச் சோதிக்கப்படும். தொகுதி முடிக்கப்பட்ட குளிரூட்டும் அமைப்பிற்குள் நுழைவதற்கு முன்பு சோதனையானது மின் அல்லது வெப்ப விலகல்களை அடையாளம் காட்டுகிறது.
தெர்மோஎலக்ட்ரிக் குறைக்கடத்தி பொருட்கள் நிலையான மின் மற்றும் வெப்ப பண்புகளுக்கு மதிப்பீடு செய்யப்படுகின்றன. ஃபிகர்-ஆஃப்-மெரிட் அளவீடுகள் பொருள் மற்றும் தொகுதி செயல்திறன் சரிபார்ப்பின் ஒரு பகுதியாகப் பயன்படுத்தப்படுகின்றன.
தெர்மோஎலக்ட்ரிக் தொகுதியின் உள் மின் இணைப்புகளை சரிபார்க்க ஏசி-எதிர்ப்பு சோதனை செய்யப்படுகிறது. சோதனையானது சாலிடர்-சந்தி குறைபாடுகளுடன் தொடர்புடைய அசாதாரண எதிர்ப்பைக் கண்டறியும் நோக்கம் கொண்டது.
குறைபாடுள்ள அல்லது செயலற்ற தெர்மோஎலக்ட்ரிக் தொகுதிகள் ஒருங்கிணைப்பதற்கு முன் திரையிடப்படுகின்றன. தோல்வியுற்ற தொகுதி ஒரு பயனற்ற வெப்ப பாதையை உருவாக்கி, அசெம்பிளி முழுவதும் கிடைக்கும் வெப்பநிலை வேறுபாட்டைக் குறைக்கும்.
முடிக்கப்பட்ட கூட்டங்கள் செயல்திறன் மற்றும் அழுத்த சோதனைக்கு உட்படுகின்றன, குறிப்பிட்ட இயக்க வரம்புகளில் வெப்பநிலை சுழற்சி உட்பட. மீண்டும் மீண்டும் வெப்பநிலை மாற்றங்களின் கீழ் நிறைவு செய்யப்பட்ட சட்டசபையின் இயந்திர மற்றும் வெப்ப ஒருமைப்பாட்டை சோதனை மதிப்பீடு செய்கிறது.
X-Meritan தெர்மோஎலக்ட்ரிக் பொருட்கள், முக்கிய கூறு மேம்பாடு, வெப்ப மேலாண்மை வடிவமைப்பு மற்றும் கணினி-நிலை தேர்வு ஆகியவற்றில் செயல்படுகிறது. இந்த செங்குத்து திறனானது, குளிரூட்டும் அசெம்பிளியை TEC மெட்டீரியல் மற்றும் மாட்யூல் மட்டத்தில் இருந்து காற்று-பக்க வெப்ப கட்டமைப்பு வரை மதிப்பீடு செய்ய அனுமதிக்கிறது.
நிறுவனம் ஃபைபர்-ஆப்டிக் கம்யூனிகேஷன்ஸ், தொழில்துறை மற்றும் மருத்துவ உபகரணங்கள், வாகன மின்னணுவியல், நுகர்வோர் மின்னணுவியல் மற்றும் ஆராய்ச்சி நிறுவனங்களில் பயன்பாடுகளை வழங்குகிறது. அதன் தொழில்நுட்ப நோக்கம் தெர்மோஎலக்ட்ரிக் பொருள் மேம்பாடு, கூறு தனிப்பயனாக்கம், வெப்பச் சிதறல் தீர்வு வடிவமைப்பு மற்றும் தேர்வு ஆதரவு ஆகியவற்றை உள்ளடக்கியது.
இது ஒரு திட-நிலை வெப்ப மேலாண்மை அசெம்பிளி ஆகும், இது ஒரு காற்றோட்டத்திலிருந்து மற்றொன்றுக்கு வெப்பத்தை மாற்றுவதற்கு ஒரு தெர்மோஎலக்ட்ரிக் தொகுதியைப் பயன்படுத்துகிறது. வெப்பப் பரிமாற்றிகள் மற்றும் விசிறிகள் குளிர் மற்றும் சூடான பக்கங்களில் தேவையான காற்று சுழற்சியை வழங்குகின்றன.
ஆம். தெர்மோஎலக்ட்ரிக் தொகுதி முழுவதும் DC தற்போதைய திசையை மாற்றுவது வெப்ப-பரிமாற்ற திசையை மாற்றியமைக்கிறது, இது அசெம்பிளி குளிர்ச்சி அல்லது வெப்பத்தை வழங்க அனுமதிக்கிறது.
உபகரணங்களின் தொடர்ச்சியான மற்றும் உச்ச வெப்பச் சுமையுடன் தொடங்கவும், பின்னர் சுற்றுப்புற வெப்பநிலை, இலக்கு வெப்பநிலை, காற்றோட்டம் மற்றும் கிடைக்கக்கூடிய சூடான பக்க வெப்ப நிராகரிப்பு திறன் ஆகியவற்றைக் கருத்தில் கொள்ளுங்கள். சட்டசபையைத் தேர்ந்தெடுக்கும்போது இந்த நிபந்தனைகள் ஒன்றாக மதிப்பீடு செய்யப்பட வேண்டும்.
ஆம். பரிமாணங்கள், காற்றோட்ட கட்டமைப்பு, பெருகிவரும் கட்டமைப்பு, மின் தேவைகள் மற்றும் பிற அசெம்பிளி பண்புகள் ஆகியவை உபகரண வடிவமைப்பின் படி உருவாக்கப்படலாம்.
தேவையான குளிரூட்டும் திறன், சுற்றுப்புற வெப்பநிலை, இலக்கு வெப்பநிலை, கிடைக்கக்கூடிய நிறுவல் இடம், DC மின்சாரம், காற்றோட்ட நிலைமைகள், இயக்க சூழல் மற்றும் வெப்பநிலை-கட்டுப்பாட்டுத் தேவைகள் ஆகியவற்றை வழங்கவும். இந்த அளவுருக்கள் சட்டசபை உள்ளமைவை உண்மையான பயன்பாட்டிற்கு எதிராக மதிப்பீடு செய்ய அனுமதிக்கின்றன.
பொருத்தம் உண்மையான வெப்ப சுமை, சுற்றுப்புற வெப்பநிலை, தேவையான வெப்பநிலை வேறுபாடு, காற்றோட்டம் மற்றும் கிடைக்கக்கூடிய வெப்ப நிராகரிப்பு ஆகியவற்றைப் பொறுத்தது. காற்று-பக்க TEC கட்டமைப்பின் நடைமுறைத் திறனைத் தாண்டிய பயன்பாடுகள் மாற்று வெப்ப-மேலாண்மை கட்டமைப்புகளுக்கு எதிராக மதிப்பீடு செய்யப்பட வேண்டும்.
