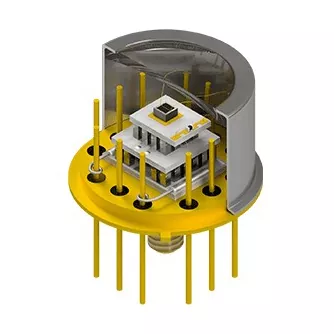

தெர்மோஎலக்ட்ரிக் கூலர்களுடன் தனிப்பயனாக்கப்பட்ட தலைப்புகள்

X-Meritan துல்லியமான மின்னணுவியலில் வெப்பத் தடைகளைத் தீர்க்க தெர்மோஎலக்ட்ரிக் கூலர்களுடன் கூடிய பிரத்யேக தனிப்பயனாக்கப்பட்ட தலைப்புகளை உருவாக்குகிறது. மைக்ரோ பெல்டியர் தொகுதிகள், தனிப்பயன் தலைப்புகள் மற்றும் தெர்மிஸ்டர்களை ஒரு துணை-அசெம்பிளியில் ஒருங்கிணைத்து, இந்த தீர்வு கரிம பசைகள் அல்லது திரவ சுழல்கள் இல்லாமல் நேரடி ஸ்பாட் கூலிங் வழங்குகிறது. இது லேசர் டையோட்கள், ஏபிடிகள் மற்றும் சென்சார்களை அலைநீள சறுக்கல் மற்றும் சத்தத்திலிருந்து பாதுகாக்கிறது.

வெப்ப சவால்கள் தீர்க்கப்பட்டன

ஆப்டிகல் மற்றும் மைக்ரோ எலக்ட்ரானிக் பேக்கேஜிங்கில் பாரம்பரிய தனித்த TEC மவுண்டிங் உயர் வெப்ப தொடர்பு எதிர்ப்பு, ஹெர்மீடிக் பேக்கேஜ்களுக்குள் ஒட்டும் வாயு வெளியேற்றம் மற்றும் சிக்கலான கையேடு அசெம்பிளி ஆகியவற்றை அறிமுகப்படுத்துகிறது. X-Meritan's Customized Headers with Thermoelectric Coolers, மைக்ரோ பெல்டியர் தொகுதிகள், தனிப்பயன் தலைப்பு தளங்கள் மற்றும் வெப்ப உணரிகளை ஒரு துணை-அசெம்பிளியாக இணைப்பதன் மூலம் நேரடியாக இந்த பேக்கேஜிங் இடையூறுகளை நிவர்த்தி செய்கின்றன:

1. ஹெர்மெடிக் உறைகளில் ஜீரோ அவுட்கேசிங்: அனைத்து மைக்ரோ-TEC களும் ஹெடர்களில் பொருத்தப்பட்டிருக்கும் கோல்ட்-டின் (AuSn) யூடெக்டிக் சாலிடரிங் மூலம் கடத்தும் எபோக்சிகளைப் பயன்படுத்தி, ஆவியாகும் கரிம சேர்மங்களை ஒளியியல் ஜன்னல்கள் அல்லது லேசர் முகப்புகளை மாசுபடுத்துவதைத் தடுக்கிறது.

2. குறைந்த இடைமுக வெப்ப எதிர்ப்பு: TEC உறுப்பை நேரடியாக பேக்கேஜ் ஹெடர் அடி மூலக்கூறுக்கு சாலிடரிங் செய்வது உலோக வெப்பப் பாதையை வழங்குகிறது.

3. கட்டுப்படுத்தப்பட்ட செயலற்ற அசெம்பிளி: ஆக்சிஜனேற்றம் மற்றும் உட்புற ஈரப்பதம் பிடிப்பை அகற்ற தானியங்கி மந்த வாயு சூழல்களில் டை பிளேஸ்மென்ட், கம்பி பிணைப்பு மற்றும் ஆரம்ப சீல் செய்யப்படுகிறது.

4. அதிக மெக்கானிக்கல் அடர்த்தி: தனியுரிம வெளியேற்றப்பட்ட  பொருட்களைப் பயன்படுத்தி, 0.2மிமீ அளவுக்கு மெல்லிய மைக்ரோ-எலிமென்ட்களை TO‑46 அல்லது மினியேச்சர் பட்டர்ஃபிளை பேக்கேஜ்கள் போன்ற தடைசெய்யப்பட்ட வீடுகளில் பேக் செய்யலாம்.

5. நெகிழ்வான டெலிவரி வடிவங்கள்: உங்கள் கீழ்நிலை பேக்கேஜிங் லைன் தேவைகளுக்கு ஏற்ப அரை முடிக்கப்பட்ட தலைப்புகளாக (வாடிக்கையாளர் இறக்கும் இணைப்பு மற்றும் வயர் பிணைப்புக்கு தயாராக இருக்கும் முன் பிணைக்கப்பட்ட TECகள்) அல்லது முழுமையாக சீல் செய்யப்பட்ட துணை-அசெம்பிளிகளாக வழங்கப்படுகின்றன.

பொறியியல் தனிப்பயனாக்கம் & அளவுருக்கள்

ஆர்டர் செய்ய வடிவமைக்கப்பட்டுள்ளது, தெர்மோஎலக்ட்ரிக் கூலர்ஸ் அசெம்பிளியுடன் கூடிய ஒவ்வொரு தனிப்பயனாக்கப்பட்ட தலைப்புகளும் உங்கள் ஆப்டிகல் அல்லது ஐசி தளவமைப்புடன் துல்லியமாகப் பொருந்துகின்றன:

• தலைப்பு தொகுப்பு நடைகள்: TO‑39, TO‑8, TO‑3, TO‑46, 14‑pin Butterfly (BTF), BOX தொகுப்புகள் அல்லது தனிப்பயன் செம்பு/பீங்கான் தலைப்புகள்.

• அடி மூலக்கூறுகள் மற்றும் முலாம் பூசுதல்: தங்க கம்பி பிணைப்பிற்காக, கோவார், காப்பர்-டங்ஸ்டன் (CuW), AlN/ மட்பாண்டங்கள், Au மேல் Ni அடுக்குகள் மூலம் மின்னூட்டப்பட்டவை.

• TEC நிலை & வடிவியல்: மிதமான , அல்லது ஆழமான குளிரூட்டல் தேவைகளுக்கான (ΔT>70∘C) பல நிலை பிரமிடு கட்டமைப்புகளுக்கான ஒற்றை-நிலை மைக்ரோ-தொகுதிகள்.

• ஒருங்கிணைந்த பின்னூட்ட சென்சார்கள்: இறுக்கமான மூடிய-லூப் கட்டுப்பாட்டிற்காக குளிர் அடி மூலக்கூறுக்கு அருகில் வைக்கப்பட்டுள்ள மேற்பரப்பில் பொருத்தப்பட்ட NTC தெர்மிஸ்டர்கள் அல்லது PT100/PT1000 RTDகள்.

• எலக்ட்ரிகல் இன்டர்ஃபேஸ்கள்: பிரத்தியேக லெட் பின் எண்ணிக்கைகள், பின் அணிவரிசை சுருதி, ஈய நீளம் மற்றும் கம்பி பிணைப்பு திண்டு ஏற்பாடுகள்.

முதன்மை இலக்கு பயன்பாடுகள்

ஆப்டிகல் கம்யூனிகேஷன்ஸ்

TOSA/ROSA டிரான்ஸ்ஸீவர்கள், EMLகள், பம்ப் லேசர்கள் மற்றும் DWDM கூறுகளுக்கான அலைநீள நிலைப்படுத்தல்.

லிடார் & தன்னாட்சி உணர்திறன்

பனிச்சரிவு ஃபோட்டோடியோட்கள் (APD) மற்றும் துடிப்புள்ள லேசர் டையோட்களுக்கான வெப்பக் கட்டுப்பாடு ஏற்ற இறக்கமான சுற்றுப்புற நிலைமைகளுக்கு உட்பட்டது.

மருத்துவ நோயறிதல்

மைக்ரோஃப்ளூய்டிக் PCR, ஸ்பெக்ட்ரோஸ்கோபி மற்றும் பயோ-சிப் சென்சார்களில் சப்-மில்லிமீட்டர் வெப்பநிலை கட்டுப்பாடு.

தொழில்துறை & விண்வெளி உணர்தல்

உயர்-பவர் ஐசிகள், இரவு பார்வை குவிய விமான வரிசைகள் (எஃப்பிஏ) மற்றும் வாயு பகுப்பாய்வு கண்டறிதல்களுக்கான ஸ்பாட் கூலிங்.

X-Meritan உடன் ஏன் கூட்டாளர்?

ஆயத்த தயாரிப்பு பேக்கேஜிங் ஒருங்கிணைப்பு:

தொகுப்பு தலைப்புகள், மைக்ரோ-TECகள் மற்றும் வெப்பநிலை உணரிகள் ஒரே துணை-அசெம்பிளியாக வடிவமைக்கப்பட்டு ஒருங்கிணைக்கப்படுகின்றன.

தனியுரிம பொருள் நன்மை:

உட்புற வெளியேற்றப்பட்ட தெர்மோஎலக்ட்ரிக் பொருட்கள் அதி-மெல்லிய மற்றும் பல-நிலை TEC வடிவமைப்புகளுக்கு விதிவிலக்கான இயந்திர வலிமையை வழங்குகின்றன.

ஹெர்மீடிக்-கிரேடு தரக் கட்டுப்பாடு:

யூடெக்டிக் பிணைப்பு மற்றும் செயலற்ற வளிமண்டல கம்பி பிணைப்பு நீண்ட கால நம்பகத்தன்மை மற்றும் பூஜ்ஜிய வெளியேற்றத்தை உறுதி செய்கிறது.

தொகுதி உற்பத்திக்கான முன்மாதிரி:

மாதிரி முன்மாதிரி மற்றும் முழு அளவிலான உற்பத்திக்கு வெப்ப உருவகப்படுத்துதல் மற்றும் தனிப்பயன் கருவியிலிருந்து முழுமையான பொறியியல் ஆதரவு.

அடிக்கடி கேட்கப்படும் கேள்விகள்

கே: தனித்தனியான TECகளை வாங்குவதை விட, தலைப்பில் முன்-ஒருங்கிணைக்கப்பட்ட TEC ஐ ஏன் தேர்வு செய்ய வேண்டும்?

A: முன்-ஒருங்கிணைக்கப்பட்ட தலைப்பு உங்கள் வசதியில் கைமுறையாக TEC-க்கு-தலைப்பு சாலிடரிங் நீக்குகிறது, தொழிற்சாலையில் சோதனை செய்யப்பட்ட யூடெக்டிக் பிணைப்பு ஒருமைப்பாட்டை உறுதி செய்கிறது மற்றும் உங்கள் ஹெர்மீடிக் பேக்கேஜிங்கில் பூஜ்ஜிய வெளியேற்றத்திற்கு உத்தரவாதம் அளிக்கிறது.

கே: உங்கள் அரை முடிக்கப்பட்ட தலைப்புகளில் எங்கள் சொந்த லேசர் டை அட்டாச் செய்ய முடியுமா?

ப: ஆம். பெரும்பாலான வாடிக்கையாளர்கள் முன்-பிணைக்கப்பட்ட TECகள் மற்றும் கம்பி பிணைப்பு பட்டைகளுடன் அரை முடிக்கப்பட்ட தலைப்புகளை ஆர்டர் செய்கிறார்கள். உங்கள் நிலையான டை அட்டாச், தங்க கம்பி பிணைப்பு மற்றும் மூடி சீல் செயல்பாடுகளை நேரடியாக எங்கள் துணை-அசெம்பிளியில் தொடரலாம்.

கே: மைக்ரோ-TEC களுக்கான மண்டல உருகிய பொருட்களை விட தெர்மோஎலக்ட்ரிக் கூலர்கள் கொண்ட தனிப்பயனாக்கப்பட்ட தலைப்புகளின் நன்மை என்ன?

A: வெளியேற்றப்பட்ட Bi2Te3 பொருட்கள் குறிப்பிடத்தக்க அளவு அதிக இயந்திர வலிமை மற்றும் நுண்ணிய-தானிய கட்டமைப்புகளைக் கொண்டுள்ளன, இது அதிக அழுத்த பேக்கேஜிங் செயல்முறைகளின் போது விரிசல் இல்லாமல் மிக மெல்லிய TEC உறுப்புகளை (0.2 மிமீ வரை) வெட்ட அனுமதிக்கிறது.

கே: தனிப்பயன் வடிவமைப்பு மதிப்பீட்டை எவ்வாறு தொடங்குவது?

A: உங்கள் இலக்கு வெப்ப சுமை (Qc), தேவையான வெப்பநிலை வேறுபாடு (ΔT), உறை பாணி அல்லது CAD மாதிரி, சுற்றுப்புற வெப்பநிலை வரம்பு மற்றும் மின்சார ஓட்டுநர் வரம்புகளை வழங்கவும். எங்கள் பொறியியல் குழு வெப்பப் பொருத்தம் மற்றும் அவுட்புட் முன்மொழியப்பட்ட தலைப்பு வரைபடங்களைக் கணக்கிடும்.
