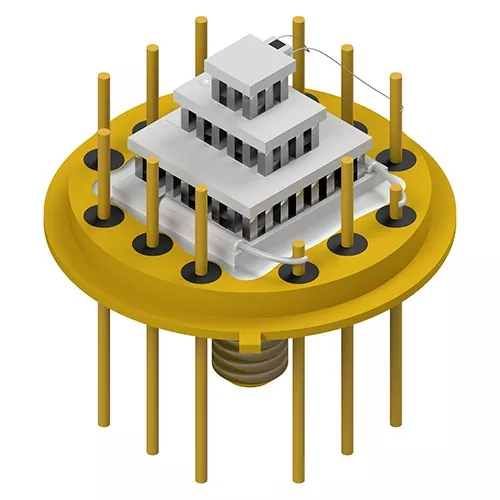

பெல்டியர் சட்டசபை

ஒரு உற்பத்தியாளராக, எக்ஸ்-மெரிட்டன் பெல்டியர் அசெம்பிளி செமிகண்டக்டர் தெர்மோஎலக்ட்ரிக் தொழில்நுட்பத்தைப் பயன்படுத்தி தொகுதியின் குளிர் பக்கத்திற்கும் சூடான பக்கத்திற்கும் இடையில் வெப்பத்தை மாற்றுகிறது.

நன்மைகள்

கச்சிதமான ஒருங்கிணைந்த அமைப்பு

பெல்டியர் அசெம்பிளி தெர்மோஎலக்ட்ரிக் குளிரூட்டும் கூறுகள் மற்றும் வெப்பச் சிதறல் பகுதிகளை ஒற்றை அலகாக ஒருங்கிணைக்கிறது. இந்த அமைப்பு தனி குளிரூட்டும் கூறுகளின் தேவையை குறைக்கிறது மற்றும் வரையறுக்கப்பட்ட உபகரண இடைவெளிகளுக்குள் நிறுவலை எளிதாக்குகிறது.

திட-நிலை குளிரூட்டும் அமைப்பு

கம்ப்ரசர் அடிப்படையிலான குளிர்பதன கூறுகள் இல்லாமல் குறைக்கடத்தி தெர்மோஎலக்ட்ரிக் குளிரூட்டும் தொழில்நுட்பத்தின் மூலம் சட்டசபை செயல்படுகிறது. திட-நிலை அமைப்பு இயந்திர குளிர்பதன இயக்கத்தை நீக்குகிறது மற்றும் இயக்க அதிர்வு மற்றும் சத்தத்தை குறைக்கிறது.

நேரடி வெப்ப பரிமாற்ற வடிவமைப்பு

தெர்மோஎலக்ட்ரிக் தொகுதி குளிர் பக்கத்திற்கும் சூடான பக்கத்திற்கும் இடையில் வெப்பத்தை நேரடியாக மாற்றுகிறது. இந்த வடிவமைப்பு நிலையான வெப்ப நிலைகள் தேவைப்படும் மின்னணு கூறுகளுக்கு உள்ளூர் வெப்பநிலை கட்டுப்பாட்டை செயல்படுத்துகிறது.

ஒருங்கிணைந்த வெப்பச் சிதறல் அமைப்பு

இலக்கு பகுதியில் இருந்து வெப்பத்தை சேகரிக்க குளிர் பக்கம் அலுமினியம் அல்லது செப்பு வெப்ப பரிமாற்ற தொகுதிகள் பயன்படுத்துகிறது. சூடான பக்கமானது அலுமினிய வெப்ப மூழ்கி மற்றும் மின்விசிறியை ஒருங்கிணைத்து, மாற்றப்பட்ட வெப்பத்தை வெளியிடுவதற்கும், சட்டசபையின் வெப்ப சமநிலையை பராமரிப்பதற்கும் ஆகும்.

நெகிழ்வான கட்டமைப்பு கட்டமைப்பு

பரிமாணங்கள், TEC கட்டமைப்பு மற்றும் இணைப்பு இடைமுகங்கள் உள்ளிட்ட நிறுவல் தேவைகளுக்கு ஏற்ப சட்டசபை கட்டமைப்பை சரிசெய்யலாம்.

முக்கிய கூறுகள்

பெல்டியர் அசெம்பிளியின் செயல்திறன் குறைக்கடத்தி குளிரூட்டும் கூறுகள், வெப்ப பரிமாற்ற பொருட்கள் மற்றும் இயந்திர கட்டமைப்புகளுக்கு இடையிலான ஒருங்கிணைப்பைப் பொறுத்தது.

தெர்மோஎலக்ட்ரிக் கூலிங் சிப்

தெர்மோஎலக்ட்ரிக் குளிரூட்டும் சிப் வெப்ப பரிமாற்றத்திற்கு பொறுப்பான முக்கிய கூறு ஆகும். மின்னோட்டம் குறைக்கடத்தி பொருட்கள் வழியாக செல்லும் போது, ​​வெப்பம் ஒரு பக்கத்தில் உறிஞ்சப்பட்டு எதிர் பக்கத்தில் வெளியிடப்படுகிறது, குளிர்ச்சி விளைவை உருவாக்குகிறது.

பீங்கான் அடி மூலக்கூறு

பீங்கான் அடி மூலக்கூறுகள் மின் காப்பு மற்றும் தெர்மோஎலக்ட்ரிக் கூறுகளுக்கு இயந்திர ஆதரவை வழங்குகின்றன. அவை குறைக்கடத்தி சிப் மற்றும் வெளிப்புற கூறுகளுக்கு இடையே வெப்ப பரிமாற்ற பாதையின் ஒரு பகுதியாகவும் செயல்படுகின்றன.

வெப்ப இடைமுக பொருள்

உயர் வெப்ப கடத்துத்திறன் சிலிகான் கிரீஸ் வெப்ப கடத்தலை மேம்படுத்த மற்றும் மேற்பரப்பு இடைவெளிகளால் ஏற்படும் வெப்ப பரிமாற்ற இழப்பைக் குறைக்க தொடர்பு மேற்பரப்புகளுக்கு இடையில் பயன்படுத்தப்படுகிறது.

குளிர் பக்க வெப்ப பரிமாற்ற தொகுதி

குளிர்ந்த பக்கம் அலுமினியம் அல்லது செப்புத் தொகுதிகளைப் பயன்படுத்தி, குளிரூட்டப்பட்ட பாகத்திலிருந்து தெர்மோஎலக்ட்ரிக் தொகுதிக்கு வெப்பத்தை மாற்றுகிறது.

சூடான பக்க வெப்பச் சிதறல் அமைப்பு

சூடான பக்கமானது ஒரு அலுமினிய வெப்ப மூழ்கி மற்றும் மின்விசிறியை ஒருங்கிணைத்து குளிர்ந்த பக்கத்திலிருந்து மாற்றப்படும் வெப்பத்தையும் செயல்பாட்டின் போது உருவாகும் வெப்பத்தையும் நீக்குகிறது.

இயந்திர நிர்ணய அமைப்பு

தொழில்துறை-தர திருகுகள் அல்லது எபோக்சி பிசின்கள் உள் மற்றும் வெளிப்புற கூறுகளை பாதுகாக்க பயன்படுத்தப்படுகின்றன, செயல்பாட்டின் போது சட்டசபை நிலைத்தன்மையை பராமரிக்கின்றன.

விண்ணப்பங்கள்

அதன் கச்சிதமான அமைப்பு மற்றும் குறைக்கடத்தி அடிப்படையிலான குளிரூட்டும் முறை காரணமாக, எக்ஸ்-மெரிடன் பெல்டியர் அசெம்பிளி உள்ளூர் வெப்பநிலை கட்டுப்பாடு மற்றும் கட்டுப்படுத்தப்பட்ட வெப்ப பரிமாற்றம் தேவைப்படும் உபகரணங்களுக்கு ஏற்றது.

உற்பத்தி செயல்முறை மற்றும் தரக் கட்டுப்பாடு

X-meritan உற்பத்தியானது தெர்மோஎலக்ட்ரிக் பொருள் மேம்பாடு, TEC கூறு செயலாக்கம் மற்றும் சட்டசபை ஒருங்கிணைப்பு ஆகியவற்றை உள்ளடக்கியது.

உற்பத்தி உபகரணங்கள்: டின் டிப்பிங் ஃபர்னஸ், அதிர்வு ஸ்விங் மோல்ட் மெஷின், வெல்டிங் மெஷின், ஓவன், இன்க்ஜெட் பிரிண்டர், சாலிடரிங் அயர்ன், டிஸ்பென்சிங் மெஷின், ஆட்டோமேட்டிக் சீல் மெஷின், கட்டிங் மெஷின், திடப்படுத்தும் இயந்திரம், ரிஃப்ளோ சாலிடரிங் உபகரணங்கள் மற்றும் முழு தானியங்கி அச்சு இயந்திரம்.

சட்டசபை ஆய்வு

தெர்மோஎலக்ட்ரிக் சிப் பிளேஸ்மென்ட்: சிப் பொருத்துதல் மற்றும் அசெம்பிளி துல்லியத்தைச் சரிபார்க்கவும்.

பீங்கான் அடி மூலக்கூறு பிணைப்பு: செராமிக் அடி மூலக்கூறுகளுக்கும் தெர்மோஎலக்ட்ரிக் கூறுகளுக்கும் இடையிலான பிணைப்பு நிலையைச் சரிபார்க்கவும்.

சாலிடரிங் இணைப்பு: எலக்ட்ரிக்கல் மற்றும் மெக்கானிக்கல் ஸ்திரத்தன்மைக்காக சாலிடர் மூட்டுகளை ஆய்வு செய்யவும்.

வெப்ப இடைமுக பயன்பாடு: வெப்ப கிரீஸ் கவரேஜ் மற்றும் தொடர்பு மேற்பரப்பு நிலையை உறுதிப்படுத்தவும்.

இயந்திர அமைப்பு நிலைத்தன்மை: பிணைப்பு வலிமை மற்றும் ஒட்டுமொத்த அசெம்பிளி ஒருமைப்பாடு ஆகியவற்றைச் சரிபார்க்கவும்.

இறுதி செயல்திறன் ஆய்வு

மின் இணைப்பு நிலை: மின் இணைப்பு நிலையைச் சரிபார்க்கவும்.

கட்டமைப்பு நிலைத்தன்மை: கூறு சீரமைப்பு மற்றும் அசெம்பிளி நிலையைச் சரிபார்க்கவும்.

வெப்ப பரிமாற்ற பாதை நிலை: வெப்ப கடத்தல் பாதை ஒருமைப்பாட்டை ஆய்வு செய்யவும்.

குளிரூட்டும் மற்றும் வெப்பச் சிதறல் செயல்பாடு: குளிரூட்டும் செயல்பாடு மற்றும் வெப்பச் சிதறல் செயல்பாட்டை உறுதிப்படுத்தவும்.

அடிக்கடி கேட்கப்படும் தொழில்நுட்ப கேள்விகள்

பெல்டியர் அசெம்பிளியை எவ்வாறு ஏற்றுவது?

நிறுவலுக்கு முன், தொடர்பு மேற்பரப்பு தட்டையாகவும் சுத்தமாகவும் இருப்பதை உறுதிப்படுத்தவும். தொகுதி மற்றும் தொடர்பு மேற்பரப்பு இடையே சமமாக வெப்ப கிரீஸ் விண்ணப்பிக்கவும். செராமிக் அடி மூலக்கூறில் அதிக அழுத்தத்தைத் தவிர்க்க, சரிசெய்தல் திருகுகளை சமமாக இறுக்கவும்.

சூடான பக்கத்தில் வெப்பம் பரவுவதற்கு போதுமான இடம் இருக்க வேண்டும். மோசமான வெப்ப தொடர்பு அல்லது போதுமான வெப்ப வெளியீட்டு திறன் குளிரூட்டும் செயல்திறனைக் குறைக்கலாம்.

எந்தப் பக்கம் வெப்பம், எது குளிர்?

குளிர்ந்த பக்கம் இலக்கு கூறுகளிலிருந்து வெப்பத்தை உறிஞ்சுகிறது, அதே நேரத்தில் சூடான பக்கம் வெப்ப மூழ்கி மற்றும் விசிறி மூலம் வெப்பத்தை வெளியிடுகிறது.

நிறுவலின் போது:

● குளிர் பக்கம் குளிர்ச்சி தேவைப்படும் கூறுகளுடன் இணைக்கிறது.

● சூடான பக்கமானது வெப்பச் சிதறல் கட்டமைப்பை இணைக்கிறது.

● ஹீட் சிங்க்கைச் சுற்றியுள்ள காற்றோட்டம் தடையின்றி இருக்க வேண்டும்.

எனக்கு என்ன வகையான மின்சாரம் தேவை?

தேர்ந்தெடுக்கப்பட்ட தெர்மோஎலக்ட்ரிக் குளிரூட்டும் தொகுதியின் மின் விவரக்குறிப்புகளுடன் மின்சாரம் பொருந்த வேண்டும்.

பரிந்துரைக்கப்பட்ட பரிசீலனைகள்:

● நிலையான DC மின்சாரம் பயன்படுத்தவும்.

● மின்னழுத்தம் மற்றும் தற்போதைய தேவைகளை TEC தொகுதி விவரக்குறிப்புடன் பொருத்தவும்.

● குளிரூட்டும் செயல்பாட்டை பாதிக்கக்கூடிய நிலையற்ற சக்தி நிலைகளைத் தவிர்க்கவும்.

எனது சூடான பக்கம் ஏன் கணினியை குளிர்விக்கவில்லை?

பொதுவான காரணங்கள் பின்வருமாறு:

● போதிய வெப்ப மூழ்கும் திறன் இல்லை

● வெப்ப பரிமாற்ற மேற்பரப்புகளுக்கு இடையே மோசமான தொடர்பு

● சீரற்ற வெப்ப கிரீஸ் பயன்பாடு

● வெப்பச் சிதறல் மேற்பரப்பைத் தடுக்கும் தூசி

● குளிரூட்டும் கட்டமைப்பின் தவறான நிறுவல்

சூடான பக்கம் தொடர்ந்து மாற்றப்பட்ட வெப்பத்தை வெளியிட வேண்டும். வெப்பக் குவிப்பு குளிரூட்டும் விளைவைக் குறைக்கலாம்.

எக்ஸ்-மெரிட்டாவை ஏன் தேர்வு செய்ய வேண்டும்

X-meritan ஆனது தெர்மோஎலக்ட்ரிக் பொருட்கள், TEC கூறுகள் மற்றும் ஒருங்கிணைந்த வெப்ப அசெம்பிளிகளை உள்ளடக்கிய உற்பத்தி திறன்களைக் கொண்டுள்ளது. உற்பத்தி முறையானது தெர்மோஎலக்ட்ரிக் பொருள் மேம்பாடு முதல் பெல்டியர் அசெம்ப்ளி ஒருங்கிணைப்பு வரையிலான முழுமையான செயல்முறையை ஆதரிக்கிறது.

முக்கிய உற்பத்தி திறன்கள் பின்வருமாறு:

● தெர்மோஎலக்ட்ரிக் மெட்டீரியல் மேம்பாடு: TEC கூறு பயன்பாடுகளுக்கான தெர்மோஎலக்ட்ரிக் பொருட்களை உருவாக்கி செயலாக்கவும்.

● முழுமையான அசெம்ப்ளி உற்பத்தி: தெர்மோஎலக்ட்ரிக் சில்லுகள், செராமிக் அடி மூலக்கூறுகள், வெப்ப இடைமுகப் பொருட்கள், வெப்பப் பரிமாற்றத் தொகுதிகள், ஹீட் சிங்க்கள் மற்றும் மின்விசிறிகள் ஆகியவற்றை ஒருங்கிணைக்கவும்.

● வீட்டில் செயலாக்க உபகரணங்கள்: உற்பத்தி வரிகளில் டின் டிப்பிங் உலைகள், அதிர்வு ஸ்விங் மோல்ட் இயந்திரங்கள், வெல்டிங் இயந்திரங்கள், விநியோகிக்கும் இயந்திரங்கள், தானியங்கி சீல் இயந்திரங்கள், ரீஃப்ளோ சாலிடரிங் உபகரணங்கள் மற்றும் பிற அசெம்பிளி கருவிகள் உள்ளன.

● பல-நிலை தர ஆய்வு: சிப் பிளேஸ்மென்ட், செராமிக் அடி மூலக்கூறு பிணைப்பு, சாலிடரிங் இணைப்புகள், வெப்ப இடைமுக பயன்பாடு மற்றும் இறுதி அசெம்பிளி நிலை சரிபார்ப்பு உள்ளிட்ட முக்கிய செயல்முறைகளைக் கட்டுப்படுத்தவும்.

● வெப்ப கட்டமைப்பு வடிவமைப்பு திறன்: வெவ்வேறு உபகரண ஒருங்கிணைப்பு தேவைகளுக்கு ஏற்ப வெப்ப பரிமாற்றம் மற்றும் வெப்பச் சிதறல் கட்டமைப்புகளை உருவாக்குதல்.

X-meritan உற்பத்தி அனுபவம் ஃபைபர் ஆப்டிக் கம்யூனிகேஷன், தொழில்துறை மருத்துவ உபகரணங்கள், ஸ்மார்ட் ஆட்டோமோட்டிவ் எலக்ட்ரானிக்ஸ், நுகர்வோர் மின்னணுவியல் மற்றும் குறைக்கடத்தி குளிரூட்டல் மற்றும் வெப்பநிலை கட்டுப்பாடு தேவைப்படும் ஆராய்ச்சி கருவிகளில் பயன்பாடுகளை உள்ளடக்கியது.
