X-Meritan ஆனது மைக்ரோ தெர்மோஎலக்ட்ரிக் கூலர்களைக் கொண்டு துல்லியமான அசெம்பிளிகளை உற்பத்தி செய்கிறது. இது வெப்பத் தடைகள், வாயுவை வெளியேற்றும் அபாயங்கள் மற்றும் தனித்த குளிரூட்டும் கூறுகளை மவுண்ட் செய்வதோடு தொடர்புடைய சிக்கல்களை நீக்குகிறது. மைக்ரோ-பெல்டியர் கூறுகள், தனிப்பயன் தலைப்பு தளங்கள் (கோவர், சியூடபிள்யூ, எச்டிசிசி/எல்டிசிசி) மற்றும் க்ளீன்ரூம் நிலைமைகளின் கீழ் பின்னூட்ட தெர்மிஸ்டர்களை ஒருங்கிணைப்பதன் மூலம், இந்த தீர்வு ஒரு டர்ன்-கீ துணை-அசெம்பிளியை உருவாக்குகிறது. ஆப்டிகல் சிப்பின் கீழ் நேரடியாக செயல்படும் ஸ்பாட் கூலிங் சென்சார் வரிசைகளில் இருண்ட இரைச்சலைக் குறைக்கிறது மற்றும் உயர்-சக்தி லேசர் டையோட்களுக்கான உமிழ்வு அலைநீளங்களில் பூட்டுகிறது.
தொலைத்தொடர்பு டிரான்ஸ்ஸீவர்கள், VCSELகள் மற்றும் மினியேச்சர் ஸ்பெக்ட்ரோஸ்கோபிக் சென்சார்கள் முழுவதும் பரவலாகப் பயன்படுத்தப்படுகிறது. ஹெடர் பேஸ்களில் நிக்கல்/தங்கமுலாம் பூசப்பட்ட கோவர் அல்லது எஃகு தனிப்பயன் பின் வடிவவியலுடன் (உருளை, தட்டையான முனைகள் அல்லது ஆணி-தலை) உள் கம்பி பிணைப்பை ஒழுங்குபடுத்தும்.
|
தொகுப்பு நடை |
அடிப்படை பொருள் |
பின் விருப்பங்கள் |
முதன்மை விண்ணப்பம் |
TEC ஸ்டேஜிங் |
|

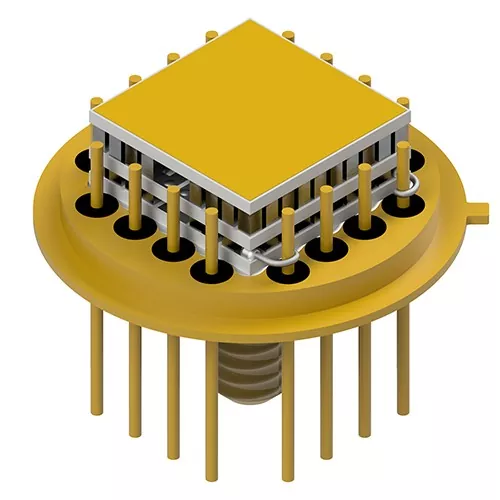

TO-8 |
கோவர் / தங்க முலாம் பூசப்பட்ட எஃகு |
6, 12, 16 ஊசிகள் |
ஐஆர், எக்ஸ்ஆர்எஃப் மற்றும் கேஸ் டிடெக்டர்கள் |
ஒற்றை முதல் 4-நிலை வரை |
|
TO-39 |
கோவர் |
6, 8+ ஊசிகள் |
பகுப்பாய்வு சென்சார் வரிசைகள் |
ஒற்றை முதல் 2-நிலை வரை |
|
TO-46 |
கோவர் |
5, 6 ஊசிகள் |
VCSELகள் & மைக்ரோ சென்சார்கள் |
ஒற்றை-நிலை |
|
TO-66 |
கோவர் |
6, 9 ஊசிகள் |
உயர் அடர்த்தி கண்டறிதல் அலகுகள் |
ஒற்றை முதல் 4-நிலை வரை |
|
TO-37 / TO-13 |
கோவர் / எஃகு |
6 முதல் 16 ஊசிகள் |
பல சேனல் ஐஆர் வரிசைகள் |
ஒற்றை முதல் 2-நிலை வரை |
மல்டி-வாட் வெப்ப சுமைகள் மற்றும் அடர்த்தியான ஃபோட்டோடெக்டர் வரிசைகளுக்காக வடிவமைக்கப்பட்டுள்ளது, அங்கு கட்டமைப்பு விறைப்பு மற்றும் துல்லியமான இணைத் திட்டமிடல் ஆகியவை மிக முக்கியமானவை.
|
அடைப்பு வகை |
கட்டுமானப் பொருட்கள் |
முள் எண்ணிக்கை |
வழக்கமான இலக்கு சாதனம் |
|

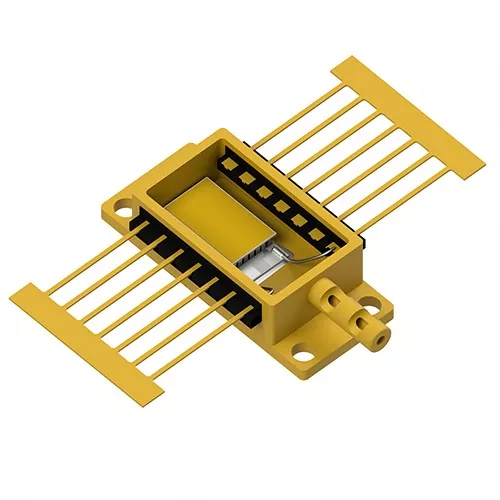

BTF (பட்டாம்பூச்சி) |
காப்பர்-டங்ஸ்டன் (CuW) தளத்துடன் கூடிய கோவர் |
14 ஊசிகள் |
பம்ப் லேசர்கள் & டெலிகாம் டிரான்ஸ்மிட்டர்கள் |
|
HHL (அதிக வெப்ப சுமை) |
கோவர், ஸ்டீல் அல்லது காப்பர்-மோலி (CuMo) |
9 ஊசிகள் |
உயர்-சக்தி தொழில்துறை லேசர்கள் |
|
PS-28 / பெட்டி |
Ni/Au-Plated Kovar Enclosures |
28 ஊசிகள் |
பல உறுப்பு ஆப்டிகல் டிடெக்டர்கள் |
|
டோசா / ரோசா |
CuW ஹீட் ஸ்ப்ரேடர்களுடன் கோவர் |
தனிப்பயன் |
சப்-மினியேச்சர் டிரான்ஸ்ஸீவர் அசெம்பிளிகள் |
|
HTCC / LTCC |
உயர்/குறைந்த வெப்பநிலையுடன் கூடிய மட்பாண்டங்கள் |
வரிசை ஊசிகள் |
குறைந்த இரைச்சல் போட்டோடெக்டர் வரிசைகள் |
யூடெக்டிக் மைக்ரோ-பிணைப்பு: துணைத் தொகுதிகள் AuSn யூடெக்டிக் முன்வடிவங்களைப் பயன்படுத்தி நேரடியாக தொகுப்புத் தலைப்புகளுக்கு இணைக்கப்படுகின்றன, கடத்தும் எபோக்சிகளை நீக்குகின்றன மற்றும் ஹெர்மெடிக் சீல்களில் கரிம வாயுவைத் தவிர்க்கின்றன.
டார்க் இரைச்சலை அடக்குதல்: ஆக்டிவ் ஸ்பாட் கூலிங் ஃபோட்டோடெக்டர் வரிசை சந்திப்பு வெப்பநிலையைக் குறைக்கிறது, வெப்ப இருண்ட மின்னோட்டத்தைக் குறைக்கிறது மற்றும் ஒட்டுமொத்த சிக்னல்-டு-இரைச்சல் விகிதங்களை (S/N) மேம்படுத்துகிறது.
நெகிழ்வான லீட் ஃபிரேம் உள்ளமைவுகள்: லூப் இண்டக்டன்ஸைக் குறைக்கவும், தானியங்கி கம்பி-பிணைப்பு செயல்முறைகளை எளிதாக்கவும், தட்டையான மேற்பரப்புகள் அல்லது ஸ்பைக் டிப்ஸ் மூலம் ஹெடர் பின்களை மாற்றியமைக்கலாம்.

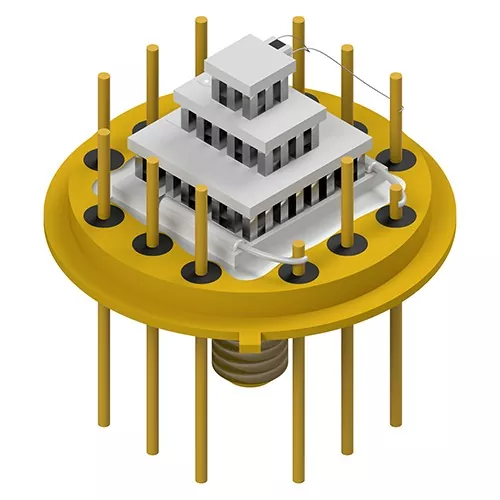

மல்டி-ஸ்டேஜ் ஸ்டேஜிங் திறன்கள்: ஆழமான குளிரூட்டும் வேறுபாடுகள் (ΔT>70∘C) தேவைப்படும் பயன்பாடுகளுக்கு ஒற்றை-நிலை முதல் 4-நிலை மைக்ரோ-TEC உள்ளமைவுகளுக்கு இடமளிக்கிறது.
இணை-உருவாக்கப்பட்ட பேக்கேஜிங் (JDP): வெப்ப CAD மாடலிங் மற்றும் மெட்டீரியல் தேர்விலிருந்து விரைவான மாதிரி முன்மாதிரி மற்றும் வெகுஜன அளவு உற்பத்திக்கு முழு பயன்பாட்டு பொறியியல் ஆதரவு.
TOSA/ROSA டிரான்ஸ்ஸீவர்ஸ், EML லேசர்கள் மற்றும் DWDM நெட்வொர்க்குகளுக்கு அலைநீள நிலைப்படுத்தலை வழங்குகிறது.
மைக்ரோ தெர்மோஎலக்ட்ரிக் கூலர்களுடன் கூடிய அசெம்பிளிகள், எக்ஸ்ரே ஃப்ளோரசன்ஸ் (எக்ஸ்ஆர்எஃப்) மற்றும் சிதறாத அகச்சிவப்பு (என்டிஐஆர்) சென்சார்களுக்கான குளிர்-அடி மூலக்கூறு இயங்குதளங்களை வழங்குகிறது, இது சுற்றுச்சூழல் பகுப்பாய்வின் போது சிக்னல் ட்ரிஃப்ட்டைத் தடுக்கிறது.
பட்டர்ஃபிளை (BTF) மற்றும் ஹை ஹீட் லோட் (HHL) தொகுப்புகளுக்குள் வெப்பப் பாய்ச்சலை நிர்வகிக்கிறது, பீம் தரத்தை பராமரிக்கிறது மற்றும் டையோடு ஆயுளை நீட்டிக்கிறது.
குவிய விமான வரிசைகள் (FPA), நைட்-விஷன் டிடெக்டர்கள் மற்றும் கடுமையான இயந்திர அதிர்வு மற்றும் வெப்ப அதிர்ச்சிக்கு உட்படுத்தப்படும் ஆப்டிகல் வழிகாட்டுதல் உணரிகளுக்கான குளிர்ச்சி.
இன்-ஹவுஸ் க்ளீன்ரூம் பேக்கேஜிங்: அனைத்து மைக்ரோ-TEC இடங்கள், கம்பி பிணைப்பு மற்றும் சீல் செய்யும் செயல்பாடுகள் ஆக்ஸிஜனேற்றம் மற்றும் ஈரப்பதத்தைத் தடுக்க கட்டுப்படுத்தப்பட்ட சூழலில் நடைபெறுகின்றன.
100% அளவுரு ஸ்கிரீனிங்: மைக்ரோ தெர்மோஎலக்ட்ரிக் கூலர்களைக் கொண்ட ஒவ்வொரு அசெம்பிளிகளும் ஏசி ரெசிஸ்டன்ஸ் (ரேக்), இன்சுலேஷன் ரெசிஸ்டன்ஸ், தெர்மல் ரெஸ்பான்ஸ் மற்றும் ஷிப்மென்ட்டுக்கு முன் பரிமாண சகிப்புத்தன்மை ஆகியவற்றைச் சோதிக்கிறது.
கண்டறியக்கூடிய சப்ளை செயின் ஒருமைப்பாடு: சரிபார்க்கப்பட்ட தலைப்பு உற்பத்தியாளர்களுடனான நேரடி கூட்டாண்மை தங்க முலாம் ஒட்டுதல், வெற்றிட இறுக்கம் மற்றும் ISO9001 தரநிலைகளுடன் கடுமையான இணக்கத்தை உறுதி செய்கிறது.
முன்-ஒருங்கிணைக்கப்பட்ட அசெம்பிளிகள் சிக்கலான கையேடு மைக்ரோ-சாலிடரிங் நீக்குகிறது, தொழிற்சாலை சரிபார்க்கப்பட்ட யூடெக்டிக் பிணைப்பு ஒருமைப்பாட்டிற்கு உத்தரவாதம் அளிக்கிறது (Rth குறைத்தல்), மற்றும் சீல் செய்யப்பட்ட பேக்கேஜ்களுக்குள் வாயு வெளியேற்றத்தைத் தடுக்கிறது.
ஆம். எங்கள் கூட்டு மேம்பாட்டு பேக்கேஜிங் (JDP) திட்டத்தின் மூலம், வாடிக்கையாளர்கள் எங்கள் நிலையான Kovar/CuW தலைப்புகளில் இருந்து தேர்ந்தெடுக்கலாம் அல்லது தொழிற்சாலை TEC ஒருங்கிணைப்பு மற்றும் கம்பி-பிணைப்புக்கான தனியுரிம வீடுகளை அனுப்பலாம்.
ஆர்கானிக் பசைகள் அல்லது நிலையான மென்மையான சாலிடர்களைப் போலல்லாமல், AuSn யூடெக்டிக் பிணைப்பு அதிக வெப்ப கடத்துத்திறன், பூஜ்ஜிய கரிம வாயு வெளியேற்றம் மற்றும் வலுவான கூட்டு வலிமை ஆகியவற்றை வழங்குகிறது, இது கீழ்நிலையில் அதிக வெப்பநிலை இறக்க-இணைப்பு செயல்பாடுகளைத் தாங்கும்.
இலக்கு தொகுப்பு நடை (எ.கா., TO-8, BTF), வெப்ப சுமை (Qc), இலக்கு வெப்பநிலை வேறுபாடு (ΔT), பின் உள்ளமைவுத் தேவைகள் மற்றும் விருப்பமான ஓட்டுநர் மின்னழுத்தம்/தற்போதைய வரம்புகளை வழங்கவும்.
