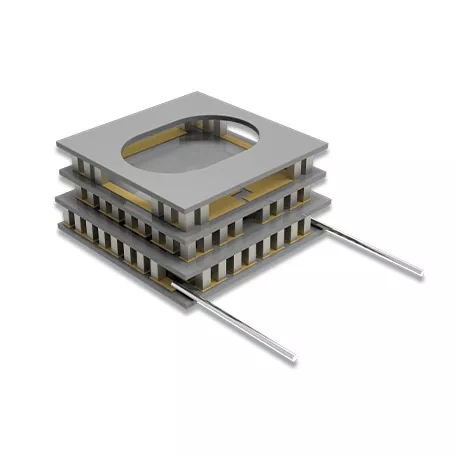

X-Meritan இன் இரண்டு-நிலை தெர்மோஎலக்ட்ரிக் குளிரூட்டிகள் இரண்டு-நிலைத் தொடர் அமைப்பைப் பயன்படுத்துகின்றன, இதில் முதல் தெர்மோஎலக்ட்ரிக் நிலை இரண்டாம் நிலைக்கு இடைநிலை குளிரூட்டும் நிலையை வழங்குகிறது. பொருத்தமான இயக்க நிலைமைகளின் கீழ், இந்த அடுக்கை உள்ளமைவு ஒற்றை-நிலை TEC ஐ விட அதிக வெப்பநிலை வேறுபாட்டை அடைய முடியும்.
தொகுதிகள் திட-நிலை தெர்மோஎலக்ட்ரிக் கூறுகள் மற்றும் DC சக்தியைப் பயன்படுத்துகின்றன, கம்ப்ரசர்கள் அல்லது பிற நகரும் இயந்திர பாகங்கள் இல்லை. கச்சிதமான கட்டுமானம், குறைந்த அதிர்வு மற்றும் கட்டுப்படுத்தப்பட்ட குறைந்த-வெப்பநிலை செயல்பாடு தேவைப்படும் உள்ளூர் வெப்பநிலை கட்டுப்பாட்டுக்கு அவை பொருத்தமானவை.
இரண்டு-நிலை TEC ஆனது ஒரு இடைநிலை வெப்ப இடைமுகம் மூலம் இணைக்கப்பட்ட இரண்டு தெர்மோஎலக்ட்ரிக் நிலைகளைக் கொண்டுள்ளது:
குளிர் பக்கம் → முதல் நிலை → இடைநிலை இடைமுகம் → இரண்டாம் நிலை → சூடான பக்கம்
முதல் நிலை கட்டுப்படுத்தப்பட்ட பகுதியிலிருந்து வெப்பத்தை நீக்குகிறது, இரண்டாவது நிலை வெப்பமான பக்கத்தை நோக்கி வெப்பத்தை மாற்றுகிறது. எனவே இரண்டாம் நிலை முதல் நிலையிலிருந்து மாற்றப்படும் வெப்பத்தையும் தொகுதிக்கு மின் உள்ளீட்டையும் கையாளுகிறது.
அடையக்கூடிய வெப்பநிலை வேறுபாடு வெப்ப சுமை, சூடான பக்க வெப்பநிலை, இயக்க மின்னோட்டம் மற்றும் வெப்ப-நிராகரிப்பு நிலைமைகளைப் பொறுத்தது.
அலுமினியம் ஆக்சைடு (Al₂O₃) பீங்கான் அடி மூலக்கூறுகள் தெர்மோஎலக்ட்ரிக் தொகுதிக்கு மின் காப்பு மற்றும் கட்டமைப்பு ஆதரவை வழங்குகின்றன, அதே நேரத்தில் தெர்மோஎலக்ட்ரிக் கூறுகள் மற்றும் வெளிப்புற வெப்ப அமைப்புகளுக்கு இடையே வெப்ப மேற்பரப்புகளை உருவாக்குகின்றன.
பி-வகை மற்றும் என்-வகை குறைக்கடத்தி கூறுகள் தெர்மோஎலக்ட்ரிக் மையத்தை உருவாக்குகின்றன மற்றும் குளிரூட்டலுக்குத் தேவையான மின் மற்றும் வெப்ப மாற்றத்தை வழங்குகின்றன. X-Meritan சுற்றுப்புற மற்றும் குறைந்த வெப்பநிலை வெப்பநிலை கட்டுப்பாட்டு பயன்பாடுகளுக்கு Bi₂Te₃ அடிப்படையிலான தெர்மோஎலக்ட்ரிக் பொருட்களைப் பயன்படுத்துகிறது.
இரண்டு தெர்மோஎலக்ட்ரிக் நிலைகளும் ஒரு இடைநிலை இடைமுகத்தின் மூலம் இயந்திர ரீதியாகவும் வெப்ப ரீதியாகவும் இணைக்கப்பட்டுள்ளன. முழுமையான தொகுதியை வடிவமைக்கும் போது அதன் வெப்ப மற்றும் இயந்திர பண்புகளை கருத்தில் கொள்ள வேண்டும்.
தொகுதி நேரடி மின்னோட்ட சக்தி மூலத்திலிருந்து செயல்படுகிறது. தொகுதி அமைப்பு மற்றும் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப மின் கட்டமைப்பு, ஆற்றல் வழிகள் மற்றும் இயக்க நிலைமைகள் தீர்மானிக்கப்படுகின்றன.
X-Meritan ஆனது தெர்மோஎலக்ட்ரிக் பொருள் மேம்பாடு, உற்பத்தி, கூறு உற்பத்தி, அசெம்பிளி மற்றும் சோதனை ஆகியவற்றை உள்ளடக்கிய திறன்களைக் கொண்டுள்ளது. அதன் TEC கூறுகள் வெளியேற்றப்பட்ட Bi₂Te₃-Sb₂Te₃ அடிப்படையிலான பொருட்களைப் பயன்படுத்துகின்றன.
வெளியேற்றும் செயல்முறையானது அடர்த்தியான, கடினமான கட்டமைப்பை உருவாக்குவதற்கு உயர் அழுத்த பிளாஸ்டிக் சிதைவைப் பயன்படுத்துகிறது. இது அடுத்தடுத்த வெட்டு மற்றும் மெல்லிய செயல்முறைகளை ஆதரிக்கிறது மற்றும் சிறிய தெர்மோஎலக்ட்ரிக் கூறுகளை உற்பத்தி செய்ய அனுமதிக்கிறது.
|
அளவுரு |
விவரக்குறிப்பு |
|
பொருள் அமைப்பு |
Bi₂Te₃-Sb₂Te₃ அடிப்படையிலானது |
|
இங்காட் விட்டம் |
25 மிமீ / 30 மிமீ / 35 மிமீ |
|
இங்காட் நீளம் |
120 மிமீ / 240 மிமீ |
|
மின் கடத்துத்திறன் |
870–1430 Ω⁻¹·cm⁻¹ |
|
மெல்லிய உறுப்பு திறன் |
வடிவமைப்பு மற்றும் செயலாக்கத்தைப் பொறுத்து 0.2 மிமீ வரை |
இறுதி பொருள் தரம் மற்றும் உறுப்பு பரிமாணங்கள் தொகுதி அமைப்பு மற்றும் உற்பத்தி தேவைகளுக்கு ஏற்ப தேர்ந்தெடுக்கப்படுகின்றன.
தேவையான வெப்பநிலை வேறுபாடு ஒற்றை-நிலை வடிவமைப்பின் நடைமுறை வரம்பை மீறும் போது இரண்டு-நிலை கட்டமைப்பு பொதுவாக கருதப்படுகிறது.
|
காரணி |
ஒற்றை-நிலை TEC |
இரண்டு-நிலை TEC |
|
தெர்மோஎலக்ட்ரிக் நிலைகள் |
ஒன்று |
இரண்டு |
|
வெப்பநிலை வேறுபாடு |
மிதமான தேவைகளுக்கு ஏற்றது |
பெரிய வேறுபாடு தேவைகளுக்கு ஏற்றது |
|
வெப்ப அமைப்பு |
எளிமையானது |
மேலும் சிக்கலானது |
|
இடைநிலை இடைமுகம் |
பொருந்தாது |
தேவை |
|
சூடான பக்க வெப்ப நிராகரிப்பு |
முக்கியமானது |
மேலும் கோரும் |
|
வழக்கமான பயன்பாடு |
பொது வெப்பநிலை கட்டுப்பாடு |
பெரிய வேறுபாடு தேவைப்படும் குறைந்த வெப்பநிலை பயன்பாடுகள் |
இரண்டு-நிலை தெர்மோஎலக்ட்ரிக் கூலர்கள் அகச்சிவப்பு கண்டறிதல்கள் மற்றும் பெரிய வெப்பநிலை வேறுபாடு தேவைப்படும் தொடர்புடைய உணர்திறன் கூறுகளுக்கு உள்ளூர் வெப்பநிலை கட்டுப்பாட்டை வழங்க முடியும்.
CCD-அடிப்படையிலான இமேஜிங் அமைப்புகளுக்கு, தெர்மோஎலக்ட்ரிக் குளிரூட்டல் ஒரு கட்டுப்படுத்தப்பட்ட இயக்க வெப்பநிலையில் சென்சார் பராமரிக்க முடியும், அங்கு வெப்பத் தேவை ஒற்றை-நிலை தொகுதியின் நடைமுறை வரம்பை மீறுகிறது.
தெர்மோஎலக்ட்ரிக் தொகுதிகளின் திட-நிலை கட்டுமானமானது விண்வெளி மற்றும் செயற்கைக்கோள் தகவல்தொடர்பு உபகரணங்களுக்கு பரிசீலிக்கப்படலாம், அங்கு உபகரணங்கள் கட்டமைப்பு, கிடைக்கும் இடம் மற்றும் அதிர்வு தேவைகள் வழக்கமான இயந்திர குளிரூட்டும் முறைகளின் பயன்பாட்டைக் கட்டுப்படுத்துகின்றன.
இரண்டு-நிலை தெர்மோஎலக்ட்ரிக் தொழில்நுட்பத்தை உயிர்வேதியியல் பகுப்பாய்வு உபகரணங்கள் மற்றும் ஆய்வக குளிர் நிலைகளில் கட்டுப்படுத்தப்பட்ட குறைந்த வெப்பநிலை நிலைமைகள் தேவைப்படும்.
மின்னணு கூறுகள் மற்றும் பிற வெப்பநிலை உணர்திறன் சாதனங்களின் குறைந்த-வெப்பநிலை பண்பு சோதனைக்கு TEC தொகுதிகள் கட்டுப்படுத்தப்பட்ட வெப்ப சூழலை வழங்க முடியும்.
X-Meritan வாடிக்கையாளர் வரைபடங்கள், மாதிரிகள், பரிமாணங்கள் மற்றும் பயன்பாட்டுத் தேவைகளின் அடிப்படையில் தனிப்பயனாக்கப்பட்ட தெர்மோஎலக்ட்ரிக் தொகுதிகளை ஆதரிக்கிறது.
ஒரு பொதுவான வளர்ச்சி செயல்முறை:
தேவை மதிப்பாய்வு → கட்டமைப்பு வடிவமைப்பு → மாதிரி தயாரிப்பு → செயல்திறன் மதிப்பீடு → உறுதிப்படுத்தல் → தயாரிப்பு
புதிய வடிவமைப்புகளுக்கு, முக்கிய பொறியியல் உள்ளீடுகளில் இலக்கு வெப்பநிலை வரம்பு, வெப்பச் சுமை, கிடைக்கக்கூடிய நிறுவல் இடம், ஆற்றல் நிலைகள் மற்றும் சூடான பக்க வெப்ப-நிராகரிப்பு முறை ஆகியவை அடங்கும்.
X-Meritan குழுவானது செமிகண்டக்டர் வெப்ப மேலாண்மையில் 10 ஆண்டுகளுக்கும் மேலான அனுபவத்தைக் கொண்டுள்ளது, தெர்மோஎலக்ட்ரிக் பொருள் மேம்பாடு, கூறு உற்பத்தி, அசெம்பிளி மற்றும் சோதனை ஆகியவற்றை உள்ளடக்கிய திறன்களைக் கொண்டுள்ளது.
உற்பத்தி உபகரணங்களில் சாலிடரிங், ரிஃப்ளோ, விநியோகம், வெட்டுதல், சீல் செய்தல், குணப்படுத்துதல் மற்றும் அச்சிடும் உபகரணங்கள் ஆகியவை அடங்கும், அவை பிரத்யேக அசெம்பிளி மற்றும் சோதனை வசதிகளால் ஆதரிக்கப்படுகின்றன.
தர மேலாண்மை அமைப்பு ISO 9001:2015ஐப் பின்பற்றுகிறது. RoHS மற்றும் REACH இணக்க ஆவணங்கள் பொருந்தக்கூடிய தயாரிப்புகள் மற்றும் உள்ளமைவுகளுக்குக் கிடைக்கின்றன, குறிப்பிட்ட ஆவணங்கள் வழங்கப்பட்ட தொகுதியின்படி உறுதிப்படுத்தப்பட்டுள்ளன.
பொறியியல் மதிப்பீடு மற்றும் TEC தேர்வுக்கு, பின்வரும் தகவல்கள் பயனுள்ளதாக இருக்கும்:
|
தேவையான தகவல் |
நோக்கம் |
|
இலக்கு குளிர்-பக்க வெப்பநிலை |
தேவையான குளிரூட்டும் நிலையை வரையறுக்கிறது |
|
சூடான பக்க வெப்பநிலை |
வெப்ப எல்லையை நிறுவுகிறது |
|
வெப்ப சுமை |
தேவையான குளிரூட்டும் திறனை தீர்மானிக்கிறது |
|
கிடைக்கும் பரிமாணங்கள் |
நிறுவல் இடத்தை வரையறுக்கிறது |
|
பவர் சப்ளை |
மின்சார இயக்க நிலைமைகளை தீர்மானிக்கிறது |
|
வெப்ப-நிராகரிப்பு முறை |
சூடான பக்க குளிர்ச்சி நிலையை நிறுவுகிறது |
|
கட்டுப்பாட்டு முறை |
வெப்பநிலை ஒழுங்குமுறை தேவைகளை வரையறுக்கிறது |
|
இயக்க சுழற்சி |
மீண்டும் மீண்டும் செயல்படுவதை மதிப்பிட உதவுகிறது |
ஒரு தயாரிப்பு வரைதல், ஏற்கனவே உள்ள தொகுதி அல்லது சோதனைத் தரவை புதிய தொகுதிக்கு மாற்றியமைக்க அல்லது ஏற்கனவே உள்ள வடிவமைப்புடன் பொருத்த வேண்டும்.
இரண்டு-நிலை தெர்மோஎலக்ட்ரிக் கூலர்கள் குறிப்பிடப்பட்ட வெப்பச் சுமை மற்றும் சூடான பக்க வெப்பநிலையின் கீழ் ஒரு-நிலை மாட்யூல் தேவையான குளிர்-பக்க நிலையை வழங்க முடியாதபோது கருதப்படுகிறது.
ஆம். தொகுதி வடிவமைப்பு, வெப்ப சுமை, சூடான-பக்க நிலைமைகள் மற்றும் கட்டுப்பாட்டு அமைப்பு ஆகியவை தேவையான வெப்பநிலை வரம்பிற்கு ஏற்றதாக இருக்கும் போது 0°C க்கு கீழ் உள்ள துணை சுற்றுப்புற செயல்பாடு சாத்தியமாகும்.
இலக்கு குளிர் பக்க வெப்பநிலை, சூடான பக்க வெப்பநிலை, வெப்ப சுமை, கிடைக்கும் பரிமாணங்கள், மின்சாரம் மற்றும் வெப்ப-நிராகரிப்பு முறை ஆகியவை தேர்வுக்கு பயன்படுத்தப்படும் முக்கிய அளவுருக்கள் ஆகும்.
ஆம். X-Meritan வாடிக்கையாளர் வரைபடங்கள், மாதிரிகள், பரிமாணத் தேவைகள், மின் நிலைமைகள் மற்றும் பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப தொகுதிகளை உருவாக்க முடியும்.
