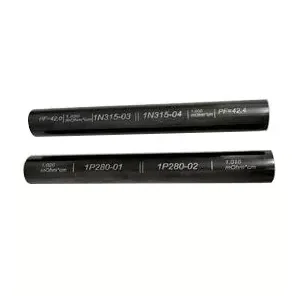

X-meritan ஆனது தெர்மோஎலக்ட்ரிக் குளிரூட்டும் கூறுகள், பெல்டியர் தொகுதிகள் மற்றும் வெப்பநிலைக் கட்டுப்பாட்டுக் கூறுகளுக்கான Bi2Te3-Sb2Te3 திடக் கரைசல் பொருட்களை அடிப்படையாகக் கொண்டு வெளியேற்றப்பட்ட தெர்மோஎலக்ட்ரிக் மெட்டீரியல்களை உற்பத்தி செய்கிறது.
அவை Bi2Te3-அடிப்படையிலான குறைக்கடத்தி பொருட்கள், அடர்த்தியான, நுண்ணிய மற்றும் கடினமான கட்டமைப்புகளைப் பெற, எக்ஸ்ட்ரூஷன் தொழில்நுட்பம் மூலம் செயலாக்கப்படுகிறது.
பாரம்பரிய உருகும் அடிப்படையிலான தயாரிப்பு முறைகளுடன் ஒப்பிடும்போது, வெளியேற்ற செயலாக்கமானது பிளாஸ்டிக் சிதைவின் மூலம் தானிய பிணைப்பை மேம்படுத்துகிறது, தெர்மோஎலக்ட்ரிக் பண்புகளை பராமரிக்கும் போது இயந்திர செயலாக்க செயல்திறனை அதிகரிக்கிறது.
முக்கிய பொருள் அமைப்புகள் அடங்கும்:
● Bi2Te3-Sb2Te3 தெர்மோஎலக்ட்ரிக் அலாய்ஸ்: அறை வெப்பநிலைக்கு அருகில் தெர்மோஎலக்ட்ரிக் குளிரூட்டும் பயன்பாடுகளுக்குப் பயன்படுத்தப்படுகிறது.
● N-வகை தெர்மோஎலக்ட்ரிக் பொருட்கள்: பி-வகைப் பொருட்களுடன் இணைந்து தெர்மோஎலக்ட்ரிக் ஜோடிகளை உருவாக்குகிறது.
● P-வகை தெர்மோஎலக்ட்ரிக் பொருட்கள்: TEC கட்டமைப்புகளில் நிரப்பு மின் பண்புகளை வழங்கவும்.
பயன்பாடுகள் அடங்கும்:
● தெர்மோஎலக்ட்ரிக் கூலிங் கூறுகள்: பெல்டியர் குளிரூட்டும் அமைப்புகளுக்கான குறைக்கடத்தி கூறுகள்.
● பெல்டியர் தொகுதிகள்: தெர்மோஎலக்ட்ரிக் கூறுகளின் அடிப்படையில் குளிரூட்டும் சாதனங்கள்.
● மைக்ரோ TEC கூறுகள்: கச்சிதமான உபகரணங்களுக்கான மெல்லிய தெர்மோஎலக்ட்ரிக் கட்டமைப்புகள்.
● பல-நிலை TEC கட்டமைப்புகள்: நிலையான உறுப்பு செயல்திறன் தேவைப்படும் அடுக்கு குளிரூட்டும் கட்டமைப்புகள்.
● வெப்பநிலை கட்டுப்பாட்டு சாதனங்கள்: வெப்ப ஒழுங்குமுறை அமைப்புகளுக்கான கூறுகள்.
|
அளவுரு |
விவரக்குறிப்பு |
|
பொருள் அமைப்பு |
Bi2Te3-Sb2Te3 |
|
பொருள் வகை |
N-வகை / P-வகை தெர்மோஎலக்ட்ரிக் பொருட்கள் |
|
வெளியேற்றப்பட்ட இங்காட் நீளம் |
120 மிமீ / 240 மிமீ |
|
வெளியேற்றப்பட்ட இங்காட் விட்டம் |
25 மிமீ / 30 மிமீ / 35 மிமீ |
|
மின் கடத்துத்திறன் |
870–1430 ஓம்⁻¹cm⁻¹ |
|
பொருள் அமைப்பு |
அடர்த்தியான அமைப்பு |
|
மெல்லிய சிப் செயலாக்க திறன் |
0.2 மிமீ வரை |
இயந்திர பண்புகள் TEC உற்பத்தியின் போது வெட்டுதல், வெட்டுதல், மெலிதல் மற்றும் சட்டசபை செயல்முறைகளை பாதிக்கின்றன. எக்ஸ்ட்ரஷன் ப்ராசஸிங், பிளாஸ்டிக் சிதைவின் மூலம் இண்டர்கிரானுலர் பிணைப்பை மேம்படுத்துகிறது மற்றும் எந்திரத்தின் போது கட்டமைப்பு குறைபாடுகளைக் குறைக்கிறது.
|
இயந்திர சொத்து |
N-வகைப் பொருள் |
பி-வகை பொருள் |
|
அமுக்க வலிமை (MPa) |
54.0 |
66.0 |
|
வெட்டு வலிமை (MPa) |
16.0 |
21.0 |
|
இளம் மாடுலஸ் (GPa) |
47.0 |
42.0 |
|
பாய்சன் விகிதம் |
0.30 |
0.30 |
பொருள் வலிமை தெர்மோஎலக்ட்ரிக் சில்லுகளை 0.2 மிமீ தடிமன் வரை செயலாக்க அனுமதிக்கிறது.
முக்கிய பண்புகள்:
● மின் கடத்துத்திறன்: 870–1430 Ohm⁻¹cm⁻¹.
● பொருள் அமைப்பு: அடர்த்தியான மற்றும் சீரான உள் அமைப்பு.
● அமைப்பு நோக்குநிலை: உறுப்பு நிலைத்தன்மைக்கான கட்டுப்படுத்தப்பட்ட தானிய நோக்குநிலை.
● தெர்மோஎலக்ட்ரிக் செயல்திறன் அளவுரு: 25°C வெற்றிட நிலையில் 2.9 × 10⁻³ அடையும்.
பாரம்பரிய மண்டல உருகும் பொருட்கள் தெர்மோஎலக்ட்ரிக் செயல்திறனை அடைய முடியும், ஆனால் பிளவு பண்புகள் காரணமாக வெட்டு மற்றும் மெல்லியதாக இருக்கும் போது வரம்புகள் இருக்கலாம்.
|
ஒப்பீட்டு பொருள் |
வெளியேற்றப்பட்ட Bi2Te3-Sb2Te3 பொருட்கள் |
பாரம்பரிய மண்டல உருகும் பொருட்கள் |
|
உள் கட்டமைப்பு |
அடர்த்தியான அமைப்பு |
திசை படிக அமைப்பு |
|
இயந்திர செயலாக்கம் |
வெட்டு மற்றும் மெல்லிய போது அதிக எதிர்ப்பு |
பிளவு தொடர்பான குறைபாடுகளுக்கு அதிக உணர்திறன் |
|
மெல்லிய சிப் ஃபேப்ரிகேஷன் |
0.2 மிமீ மெல்லிய TEC கூறுகளை ஆதரிக்கிறது |
மிக மெல்லிய செயலாக்கத்திற்கு மிகவும் கடினமானது |
|
பொருள் நிலைத்தன்மை |
கட்டுப்படுத்தப்பட்ட அமைப்பு சீரான தன்மை |
படிக வளர்ச்சி நிலைமைகளைப் பொறுத்தது |
|
விண்ணப்பங்கள் |
மைக்ரோ TEC, பல-நிலை TEC, துல்லியமான குளிர்ச்சி |
வழக்கமான TEC பயன்பாடுகள் |
தெர்மோஎலக்ட்ரிக் குளிரூட்டும் சாதனங்களுக்கு சீரான மின், வெப்ப மற்றும் இயந்திர பண்புகள் தேவை.
முக்கிய நன்மைகள்:
மெல்லிய சிப் திறன்: மெக்கானிக்கல் வலிமையானது தெர்மோஎலக்ட்ரிக் சில்லுகளுக்கு 0.2 மிமீ வரை வெட்டுதல் மற்றும் மெல்லிய செயல்முறைகளை ஆதரிக்கிறது.
கட்டமைப்பு சீரான தன்மை: பல-உறுப்பு மற்றும் பல-நிலை TEC உள்ளமைவுகளில் பயன்படுத்தப்படும் தெர்மோஎலக்ட்ரிக் உறுப்புகளுக்கு இடையேயான நிலைத்தன்மையை டெக்ஸ்சர்டு கட்டமைப்புகள் மேம்படுத்துகின்றன.
பொருள் அமைப்பு: மேம்படுத்தப்பட்ட தானியப் பிணைப்பு, மீண்டும் மீண்டும் சூடாக்கும் மற்றும் குளிரூட்டும் சுழற்சிகளின் போது பொருளின் ஒருமைப்பாட்டை பராமரிக்க உதவுகிறது.
அடர்த்தியான அமைப்பு: அதிக அடர்த்தி கொண்ட பொருள் கட்டமைப்புகள் கச்சிதமான தெர்மோஎலக்ட்ரிக் கூறுகளுக்கு ஏற்றது.
ஆப்டிகல் கம்யூனிகேஷன் கூலிங்: ஆப்டிகல் டிரான்ஸ்ஸீவர் மற்றும் லேசர் வெப்பநிலைக் கட்டுப்பாட்டு அமைப்புகளில் மெல்லிய தெர்மோஎலக்ட்ரிக் கூறுகளுக்குப் பயன்படுகிறது.
பயன்பாடுகள்:
● ஆப்டிகல் டிரான்ஸ்ஸீவர் கூலிங்: ஆப்டிகல் கூறுகளின் வெப்பநிலை கட்டுப்பாடு.
● லேசர் டையோடு வெப்பநிலைக் கட்டுப்பாடு: லேசர் சாதனங்களுக்கான வெப்ப ஒழுங்குமுறை.
● ஃபைபர் கம்யூனிகேஷன் மாட்யூல்கள்: கச்சிதமான குளிரூட்டும் கட்டமைப்புகள்.
பல அடுக்கு குளிரூட்டும் கட்டமைப்புகள்: பல தெர்மோஎலக்ட்ரிக் அடுக்குகளுக்கு சீரான செயல்திறன் தேவைப்படும் இடங்களில் பயன்படுத்தப்படுகிறது.
பயன்பாடுகள்:
● அடுக்கப்பட்டுள்ள தெர்மோஎலக்ட்ரிக் கட்டமைப்புகள்: பல அடுக்கு TEC உள்ளமைவுகள்.
● உயர் துல்லியமான வெப்பநிலைக் கட்டுப்பாடு: வெப்ப ஒழுங்குமுறை அமைப்புகள்.
● காம்பாக்ட் கூலிங் சிஸ்டம்ஸ்: லிமிடெட் ஸ்பேஸ் கூலிங் ஆப்ஸ்.
பெரிய விட்டம் வெளியேற்றப்பட்ட இங்காட்கள்: பெரிய தெர்மோஎலக்ட்ரிக் குளிரூட்டும் கூறுகளுக்குப் பயன்படுத்தப்படுகிறது.
பயன்பாடுகள்:
● தொழில்துறை வெப்பநிலை கட்டுப்பாட்டு உபகரணங்கள்: உள்ளூர்மயமாக்கப்பட்ட வெப்ப மேலாண்மை.
● எலக்ட்ரானிக் கூலிங் சிஸ்டம்ஸ்: செமிகண்டக்டர் வெப்பக் கட்டுப்பாடு.
● செமிகண்டக்டர் உபகரணங்கள்: துல்லியமான மின்னணு குளிரூட்டல்.
துல்லியமான குளிரூட்டும் கூறுகள்: மருத்துவ குளிர்பதனம் மற்றும் ஆய்வக வெப்பநிலை கட்டுப்பாட்டு கருவிகளில் பயன்படுத்தப்படுகிறது.
பயன்பாடுகள்:
● மருத்துவ குளிர்பதன அமைப்புகள்
● ஆய்வக வெப்பநிலை கட்டுப்பாட்டு கருவி
● ஆராய்ச்சி கருவிகள்
|
பொருள் வகை |
முக்கிய பண்புகள் |
விண்ணப்பங்கள் |
|
Bi2Te3-Sb2Te3 |
அறை வெப்பநிலைக்கு அருகில் தெர்மோஎலக்ட்ரிக் செயல்திறன் |
TEC தொகுதிகள், பெல்டியர் குளிரூட்டும் கூறுகள் |
|
N-வகை Bi2Te3 |
மின் கடத்துத்திறன் மற்றும் இயந்திர வலிமை |
தெர்மோஎலக்ட்ரிக் உறுப்பு ஜோடிகள் |
|
பி-வகை Bi2Te3-Sb2Te3 |
இயந்திர வலிமை மற்றும் தெர்மோஎலக்ட்ரிக் பண்புகள் |
TEC குளிரூட்டும் கட்டமைப்புகள் |
X-meritan தெர்மோஎலக்ட்ரிக் பொருள் தயாரிப்பு, வெளியேற்ற செயலாக்கம், உறுப்பு செயலாக்கம் மற்றும் சட்டசபை ஒருங்கிணைப்பு ஆகியவற்றை ஒருங்கிணைக்கிறது.
உற்பத்தி செயல்முறைகள்:
● பொருள் தயாரிப்பு: தெர்மோஎலக்ட்ரிக் பொருள் கலவைகளைத் தயாரித்தல்.
● வெளியேற்றம் செயலாக்கம்: அடர்த்தியான கட்டமைப்புகளை உருவாக்குதல்.
● உறுப்பு செயலாக்கம்: தெர்மோஎலக்ட்ரிக் கூறுகளை வெட்டுதல் மற்றும் வடிவமைத்தல்.
● மின் இணைப்பு: வெல்டிங் மற்றும் இணைப்பு செயலாக்கம்.
● அசெம்பிளி ஒருங்கிணைப்பு: தெர்மோஎலக்ட்ரிக் கட்டமைப்புகளின் ஒருங்கிணைப்பு.
● செயல்திறன் சரிபார்ப்பு: செயல்படுத்தப்பட்ட கூறுகளின் ஆய்வு.
உற்பத்தி உபகரணங்கள்:
● டின் டிப்பிங் உலை
● அதிர்வு ஸ்விங் மோல்ட் இயந்திரம்
● வெல்டிங் இயந்திரம்
● அடுப்பு
● விநியோக இயந்திரம்
● தானியங்கி சீல் இயந்திரம்
● வெட்டும் இயந்திரம்
● திடமாக்கும் இயந்திரம்
● ரீஃப்ளோ சாலிடரிங் உபகரணங்கள்
● முழு தானியங்கி அச்சு இயந்திரம்
X-meritan Extruded Thermoelectric மெட்டீரியல்கள் Bi2Te3-Sb2Te3 பொருட்களை அடிப்படையாகக் கொண்டவை கட்டுப்படுத்தப்பட்ட மின் பண்புகள், அடர்த்தியான கட்டமைப்புகள் மற்றும் TEC உற்பத்திக்கான இயந்திர பண்புகள்.
870–1430 Ohm⁻¹cm⁻¹ மின் கடத்துத்திறன், 66 MPa வரை அழுத்தும் வலிமை, 120 mm / 240 mm நீளம் மற்றும் 25 mm / 30 mm / 35 mm விட்டம் கொண்ட வெளியேற்றப்பட்ட இங்காட் பரிமாணங்கள் மற்றும் 0 முதல் 0 வரை மெல்லிய-சிப் செயலாக்க திறன் ஆகியவை விவரக்குறிப்புகளில் அடங்கும்.
பொருட்கள் TEC உற்பத்தி, பெல்டியர் தொகுதிகள், ஆப்டிகல் கம்யூனிகேஷன் கூலிங், மருத்துவ வெப்பநிலை கட்டுப்பாடு மற்றும் குறைக்கடத்தி வெப்ப மேலாண்மை பயன்பாடுகளுக்கு பயன்படுத்தப்படுகின்றன.
