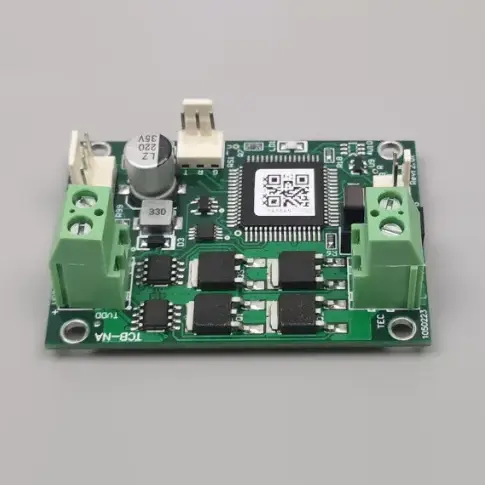

நிலையான குளிரூட்டிகளுக்கான TCB-NA வெப்பநிலைக் கட்டுப்படுத்தி

ஸ்டாண்டர்ட் கூலர்களுக்கான X-Meritan TCB-NA டெம்பரேச்சர் கன்ட்ரோலர் என்பது நிலையான தெர்மோஎலக்ட்ரிக் கூலர்களுக்கான (TEC) வெப்பநிலைக் கட்டுப்பாட்டு தொகுதி ஆகும், இது குளிர்ச்சி மற்றும் வெப்பமாக்கல் இரண்டையும் ஆதரிக்கிறது. இது ±0.1°C வெப்பநிலைக் கட்டுப்பாடு துல்லியம், 0–10A TEC மின்னோட்டம் மற்றும் -20°C முதல் +100°C வரையிலான கட்டுப்பாட்டு வரம்பை வழங்குகிறது.

நிலையான ASCII தொடர் இடைமுகம், 10K NTC வெப்பநிலை உணர்தல் மற்றும் ஒரு சிறிய 60 × 42 × 26.5mm அமைப்புடன், TCB-NA தொழில்துறை மற்றும் வணிக வெப்ப மேலாண்மை அமைப்புகளில் நேரடியான ஒருங்கிணைப்பிற்காக வடிவமைக்கப்பட்டுள்ளது.

தொழில்நுட்ப விவரக்குறிப்புகள்

NTC B மதிப்பைத் தனிப்பயனாக்கலாம். வேறுபட்ட B மதிப்பு முழுமையான வெப்பநிலை அளவீட்டைப் பாதிக்கிறது ஆனால் அடிப்படைக் கட்டுப்பாட்டுத் துல்லியத்தை மாற்றாது.

கட்டுப்பாட்டு செயல்பாடுகள்

வெப்பம் மற்றும் குளிர்ச்சி

கட்டுப்படுத்தி என்டிசி சென்சார் மூலம் வெப்பநிலையை அளவிடுகிறது மற்றும் செட் பாயிண்ட் படி TEC திசையை சரிசெய்கிறது. தனித்தனி கட்டுப்பாட்டு வன்பொருள் இல்லாமல் வெப்பம் மற்றும் குளிரூட்டல் ஆகிய இரண்டையும் ஒரே தொகுதி வழங்குவதற்கு இது அனுமதிக்கிறது.

ஆன்/ஆஃப் ஒழுங்குமுறை

லேசர் டையோடு மற்றும் ஆய்வக உபகரணங்கள் உட்பட நிலையான TEC பயன்பாடுகளில் நிலையான வெப்பநிலை பராமரிப்புக்காக ஆன்/ஆஃப் கட்டுப்பாட்டு முறை வடிவமைக்கப்பட்டுள்ளது.

தொடர் இடைமுகம்

வெப்பநிலை அமைப்புகள் மற்றும் நிகழ் நேர கண்காணிப்பு ஆகியவை ASCII தொடர் நெறிமுறை மூலம் நிர்வகிக்கப்படும். விண்டோஸ் ஹைப்பர் டெர்மினல் போன்ற பொதுவான தொடர் கருவிகள் அமைவு மற்றும் சோதனையின் போது பயன்படுத்தப்படலாம்.

பிரத்யேக அலாரம் மற்றும் "ரெடி" சிக்னல்கள் இயக்க-நிலை கருத்தை வழங்குகின்றன, அதே நேரத்தில் TEC பணிநிறுத்தம் உள்ளீடு ஹோஸ்ட் சிஸ்டம் தேவைப்படும்போது TEC செயல்பாட்டை முடக்க அனுமதிக்கிறது.

சக்தி பொருத்தம்

TEC மின்னழுத்தம்

ஸ்டாண்டர்ட் கூலர்களுக்கான TCB-NA வெப்பநிலைக் கட்டுப்பாட்டாளர் உள் வெளியீட்டு மின்னழுத்த வரம்பை வழங்காததால் மின்னழுத்தப் பொருத்தம் மிகவும் முக்கியமானது. விநியோக மின்னழுத்தம் இணைக்கப்பட்ட TEC இன் மதிப்பிடப்பட்ட மின்னழுத்தத்தை விட அதிகமாக இருக்கக்கூடாது.

எடுத்துக்காட்டாக, 12V TEC ஐப் பயன்படுத்தும் போது, ​​கணினி மின்சாரம் அதற்கேற்ப தேர்ந்தெடுக்கப்பட வேண்டும்.

பவர் சிற்றலை

கட்டுப்படுத்தியின் மாறுதல் செயல்பாடு இணைக்கப்பட்ட ஸ்விட்ச் பவர் சப்ளையில் சிற்றலை அதிகரிக்கலாம். கணினியில் மின் சத்தம் அல்லது EMI உணர்திறன் கொண்ட மற்ற பலகைகள் இருந்தால், கட்டுப்படுத்திக்கு தனி மின்சாரம் வழங்குவது விரும்பத்தக்கது.

வெப்பநிலை செயல்திறன்

சென்சார் வரம்பு

இணைக்கப்பட்ட 10K NTC ஆனது -30°C முதல் +147°C வரையிலான குறிப்பிட்ட அளவீட்டு வரம்பை ஆதரிக்கிறது, அதே நேரத்தில் செயலில் உள்ள வெப்பநிலை கட்டுப்பாடு -20°C முதல் +100°C வரை குறிப்பிடப்பட்டுள்ளது.

துல்லியம்

குறிப்பிடப்பட்ட வெப்பநிலை கட்டுப்பாட்டு துல்லியம் மற்றும் செட் வெப்பநிலை துல்லியம் இரண்டும் ± 0.1°C ஆகும். NTC சகிப்புத்தன்மை, சென்சார் வேலை வாய்ப்பு, வெப்ப தொடர்பு, TEC பண்புகள், வெப்பச் சிதறல் மற்றும் சுற்றுப்புற நிலைமைகள் ஆகியவற்றால் உண்மையான கணினி செயல்திறன் பாதிக்கப்படலாம்.

கடுமையான வெப்பநிலை நிலைத்தன்மை தேவைப்படும் பயன்பாடுகளுக்கு, இறுதி TEC, சென்சார், சுமை மற்றும் இயந்திர அமைப்புடன் சோதனை செய்யப்பட வேண்டும்.

விண்ணப்ப பகுதிகள்

லேசர் டையோட்கள்

கட்டுப்படுத்தி லேசர் டையோடு அமைப்புகளுக்கு ஒரு நிலையான வெப்ப சூழலை பராமரிக்க முடியும், அங்கு வெப்பநிலை நேரடியாக இயக்க செயல்திறனை பாதிக்கிறது.

ஆய்வக உபகரணங்கள்

நிலையான தெர்மோஎலக்ட்ரிக் வெப்பமாக்கல் மற்றும் நிலையான வெப்பநிலை ஒழுங்குமுறையுடன் குளிரூட்டல் தேவைப்படும் ஆய்வக கருவிகளுக்கு இது பொருத்தமானது.

தொழில்துறை அமைப்புகள்

தொழில்துறை உபகரணங்கள் பொது-நோக்க TEC கட்டுப்பாட்டிற்கு தொகுதியைப் பயன்படுத்தலாம், அங்கு கச்சிதமான நிறுவல், தொடர் தொடர்பு மற்றும் செலவு திறன் ஆகியவை முக்கியமானவை.

ஸ்மார்ட் உபகரணங்கள்

விலை சார்ந்த கட்டமைப்பு, ஸ்மார்ட் அப்ளையன்ஸ் உற்பத்தி மற்றும் நிலையான வெப்பநிலை கட்டுப்பாடு தேவைப்படும் பிற தொகுதி பயன்பாடுகளுக்கு கட்டுப்படுத்தியை ஏற்றதாக ஆக்குகிறது.

TCB-NA அல்லது TCB-NE?

திட்டமானது நிலையான வெப்பநிலை கட்டுப்பாடு மற்றும் செலவுத் திறனுக்கு முன்னுரிமை அளிக்கும் போது TCB-NA பொருத்தமானது. மிகவும் மேம்பட்ட ஆற்றல் மேலாண்மை அல்லது உயர்-நிலை வெப்பநிலை கட்டுப்பாட்டு செயல்பாடுகள் தேவைப்படும் பயன்பாடுகளுக்கு, TCB-NE தொடர் மிகவும் பொருத்தமானதாக இருக்கலாம்.

தேர்வு TEC மின்னழுத்தம், மின்னோட்டம், இலக்கு வெப்பநிலை, கட்டுப்பாட்டு தேவைகள், செயல்திறன் மற்றும் கணினி கட்டமைப்பு ஆகியவற்றின் அடிப்படையில் இருக்க வேண்டும்.

கொள்முதல் தேவைகள்

ஆர்டர் செய்வதற்கு முன், வாங்குபவர்கள் TEC மதிப்பிடப்பட்ட மின்னழுத்தம், அதிகபட்ச மின்னோட்டம், மின்சாரம் வழங்கல் மின்னழுத்தம், இலக்கு வெப்பநிலை, தேவையான துல்லியம், NTC விவரக்குறிப்பு, தகவல் தொடர்பு தேவைகள் மற்றும் இயக்க சூழல் ஆகியவற்றை உறுதிப்படுத்த வேண்டும்.

X-Meritan சீனாவில் அதன் சொந்த தொழிற்சாலையை நடத்துகிறது, PCB அசெம்பிளி மற்றும் இறுதி அளவுத்திருத்தத்தை உள்ளடக்கியது. அதன் பொறியியல் குழு TEC மின்னழுத்த பொருத்தம், மின் சிற்றலை மேலாண்மை மற்றும் கட்டமைப்பு தேவைகளுக்கு தொழில்நுட்ப ஆதரவை வழங்க முடியும். நிலையான கூறு சரக்கு மற்றும் வெளிநாட்டு தளவாடங்கள் OEM மற்றும் தொகுதி கொள்முதல் ஆதரவு.

நிறுவல் குறிப்புகள்

மின்சாரம் TEC மதிப்பீட்டிற்கு இணங்க வேண்டும். TEC மின்னழுத்தத்தை மீறுவது, ஸ்டாண்டர்ட் கூலர்களுக்கான TCB-NA வெப்பநிலைக் கட்டுப்படுத்தியில் உள் வெளியீட்டு மின்னழுத்த வரம்பு இல்லாததால், கூறு ஓவர்லோடை ஏற்படுத்தலாம்.

0-10A தற்போதைய விவரக்குறிப்பு TEC, வயரிங், இணைப்பிகள் மற்றும் மின்சாரம் ஆகியவற்றுடன் ஒன்றாக மதிப்பிடப்பட வேண்டும். முழுமையான தெர்மோஎலக்ட்ரிக் அமைப்பிற்கும் சரியான வெப்பச் சிதறல் தேவைப்படுகிறது.

மற்ற உணர்திறன் எலக்ட்ரானிக்ஸ்களை அதே ஸ்விட்ச் பவர் சப்ளையுடன் இணைக்கும் போது, ​​இறுதி சிஸ்டம் ஒருங்கிணைப்புக்கு முன் சிற்றலை மற்றும் EMI செயல்திறனைச் சரிபார்க்கவும்.

அடிக்கடி கேட்கப்படும் கேள்விகள்

TCB-NA எந்த TEC மின்னழுத்தத்தை ஆதரிக்க முடியும்?

கட்டுப்படுத்தி TEC மின்னழுத்தங்களை 5V முதல் 27V வரை ஆதரிக்கிறது. TEC மின்னழுத்தம் போர்டு விநியோக மின்னழுத்தத்திற்கு சமமாகவோ அல்லது அதிகமாகவோ இருக்க வேண்டும். TCB-NA க்கு உள் வெளியீட்டு மின்னழுத்த வரம்பு இல்லை என்பதால், மின்சாரம் TECயின் மதிப்பிடப்பட்ட மின்னழுத்தத்தை விட அதிகமாக இருக்கக்கூடாது.

அதிகபட்ச TEC மின்னோட்டம் என்ன?

ஸ்டாண்டர்ட் கூலர்களுக்கான TCB-NA வெப்பநிலைக் கட்டுப்படுத்தி 0–10A இன் TEC தற்போதைய வரம்பை ஆதரிக்கிறது. TEC மதிப்பீடு, வெப்ப சுமை, வயரிங், இணைப்பிகள் மற்றும் மின்சாரம் வழங்கல் திறன் ஆகியவற்றின் படி உண்மையான இயக்க மின்னோட்டம் தேர்ந்தெடுக்கப்பட வேண்டும்.

கட்டுப்படுத்தி வெப்பம் மற்றும் குளிர்ச்சி இரண்டையும் வழங்க முடியுமா?

ஆம். இருதரப்பு கட்டுப்பாட்டு கட்டமைப்பானது TEC ஐ வெப்பமூட்டும் மற்றும் குளிரூட்டும் முறைகளில் செயல்பட அனுமதிக்கிறது, இது மாறிவரும் சுற்றுப்புற நிலைமைகளின் கீழ் இலக்கு வெப்பநிலையை பராமரிக்க உதவுகிறது.

கட்டுப்படுத்தி எந்த வெப்பநிலை சென்சார் பயன்படுத்துகிறது?

நிலையான உள்ளமைவு 3950 இன் இயல்புநிலை B மதிப்புடன் 10K NTC ஐப் பயன்படுத்துகிறது. பயன்பாட்டுத் தேவைகளுக்கு ஏற்ப B மதிப்பைத் தனிப்பயனாக்கலாம். குறிப்பிடப்பட்ட அளவீட்டு வரம்பு -30°C முதல் +147°C வரை, கட்டுப்பாட்டு வரம்பு -20°C முதல் +100°C வரை இருக்கும்.

TCB-NA ஐ எவ்வாறு கட்டுப்படுத்தலாம் அல்லது கண்காணிக்கலாம்?

கன்ட்ரோலர் வெப்பநிலை அமைப்பு மற்றும் நிகழ்நேர கண்காணிப்புக்கு நிலையான ASCII தொடர் இடைமுகத்தைப் பயன்படுத்துகிறது. இது அலாரம் மற்றும் "தயாராக" நிலை சமிக்ஞைகள் மற்றும் ஹோஸ்ட் கட்டுப்பாட்டு அமைப்புடன் ஒருங்கிணைப்பதற்கான TEC பணிநிறுத்தம் உள்ளீட்டையும் வழங்குகிறது.
